Mô tả

Trong các ứng dụng vận chuyển hóa chất và lưu chất ăn mòn, bơm màng khí nén được ưu tiên nhờ khả năng vận hành an toàn và ổn định.

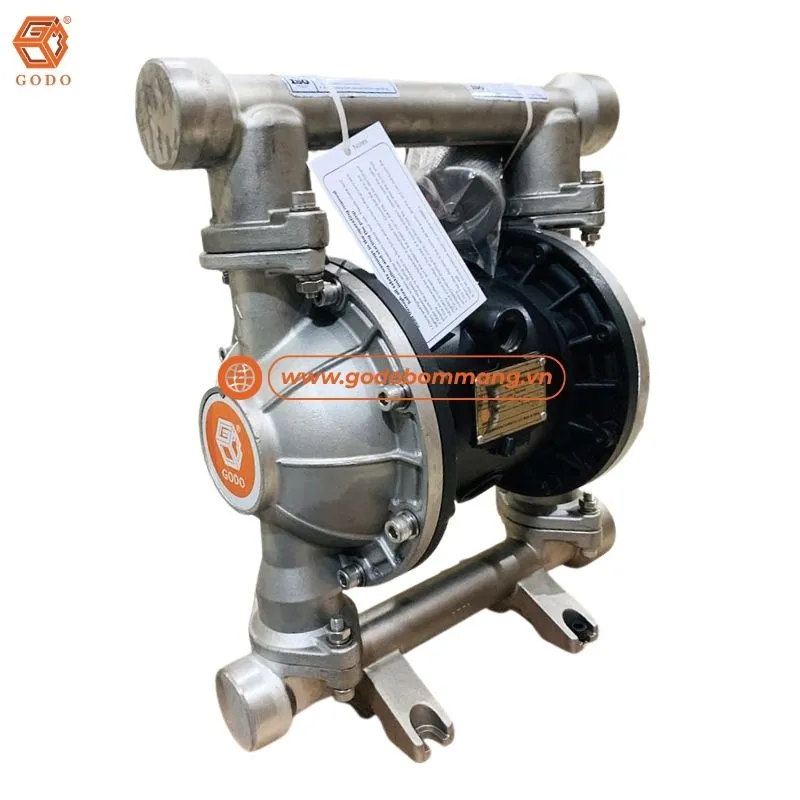

GODO QBY3-40PTFF là dòng bơm màng hóa chất thuộc thế hệ QBY3 của GODO – Bianfeng (Trung Quốc), sử dụng thân bơm bằng inox 304 kết hợp màng PTFE giúp chống ăn mòn, hạn chế rò rỉ và đáp ứng hiệu quả nhu cầu bơm lưu chất trong môi trường công nghiệp.

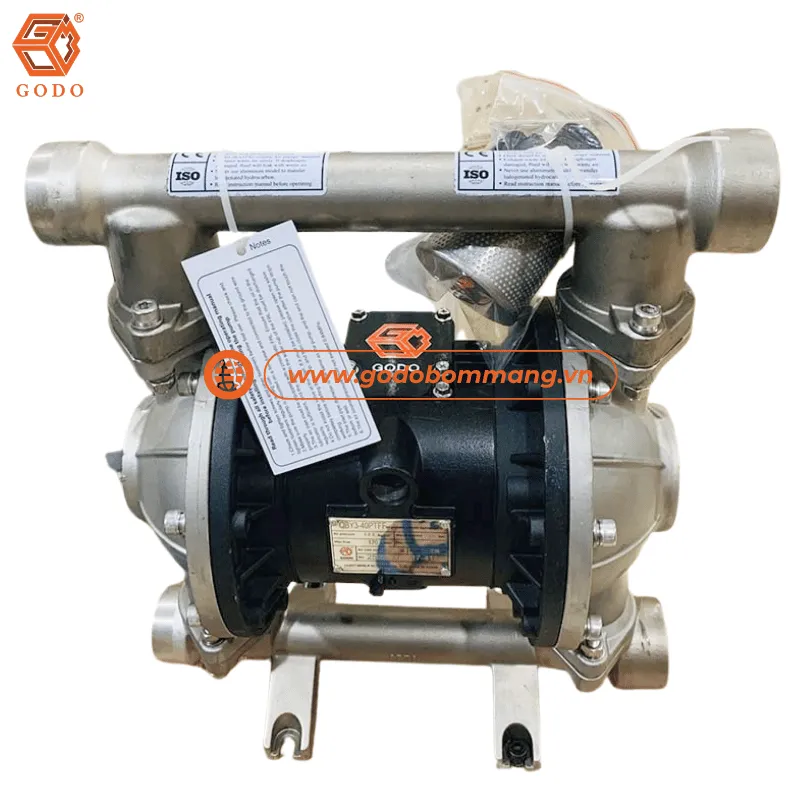

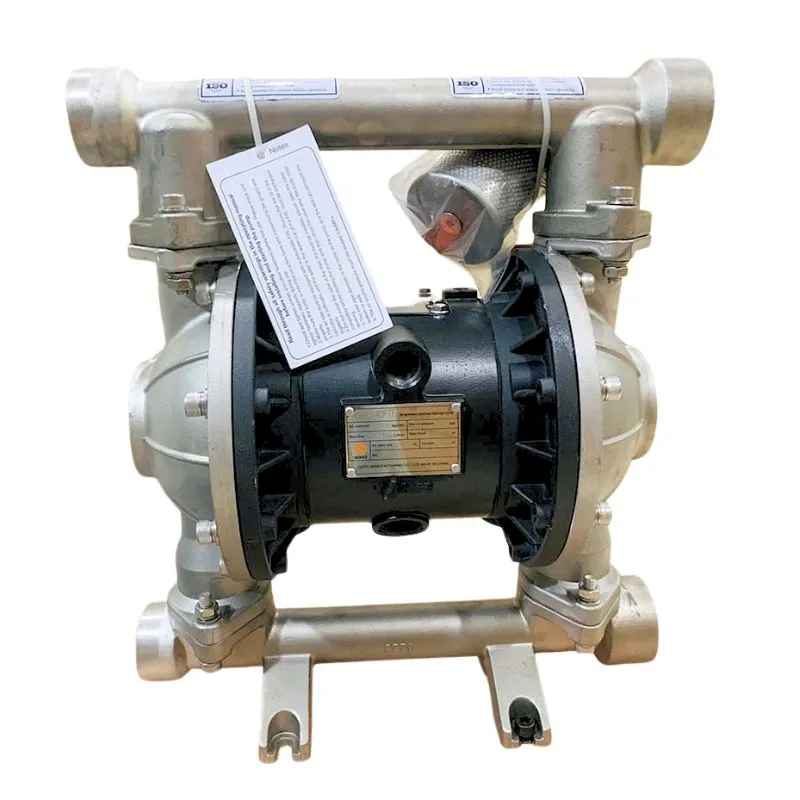

Giới Thiệu Tổng Quan Về Bơm Màng GODO QBY3-40PTFF

GODO QBY3-40PTFF là dòng máy bơm hóa chất vận hành bằng khí nén, phù hợp với các ứng dụng yêu cầu độ ổn định cao và khả năng làm việc với lưu chất có tính ăn mòn.

Thiết bị được phát triển hướng đến các nhu cầu:

• Bơm hóa chất công nghiệp.
• Bơm dung môi.
• Bơm chất lỏng có độ nhớt trung bình.
• Bơm lưu chất chứa hạt nhỏ.
• Hệ thống cấp liệu và tuần hoàn.

Điểm nổi bật của model này nằm ở cấu hình vật liệu chuyên dụng:

• Thân bơm inox 304 chống hóa chất.
• Màng PTFE tiếp xúc lưu chất.
• Bộ phân phối khí tối ưu.
• Thiết kế buồng bơm cân bằng.

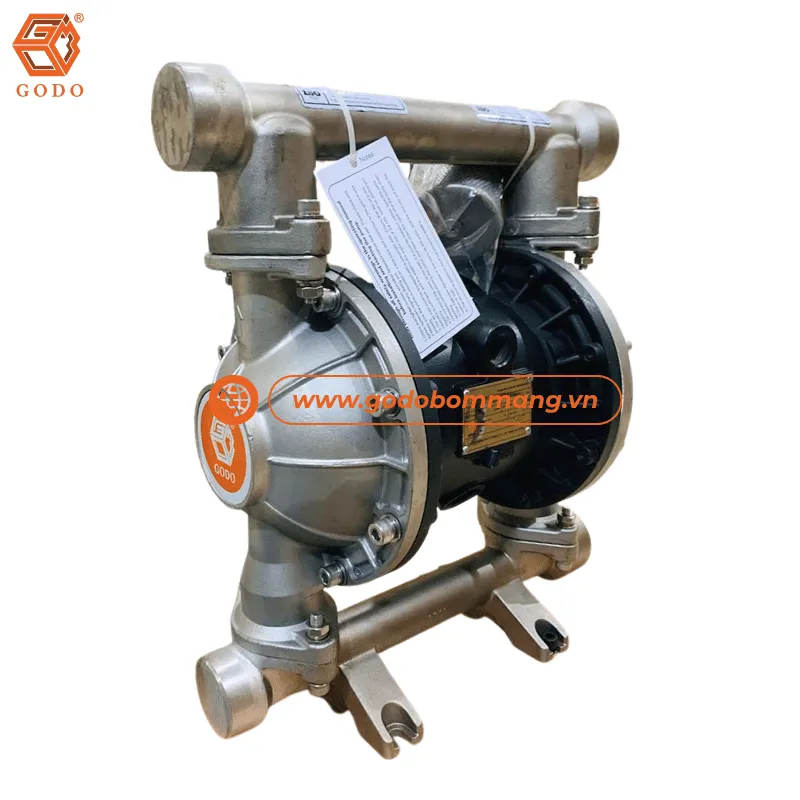

Nhờ đó, thiết bị đáp ứng tốt các yêu cầu của nhiều hệ thống sản xuất cần một giải pháp máy hút hóa chất an toàn và ổn định.

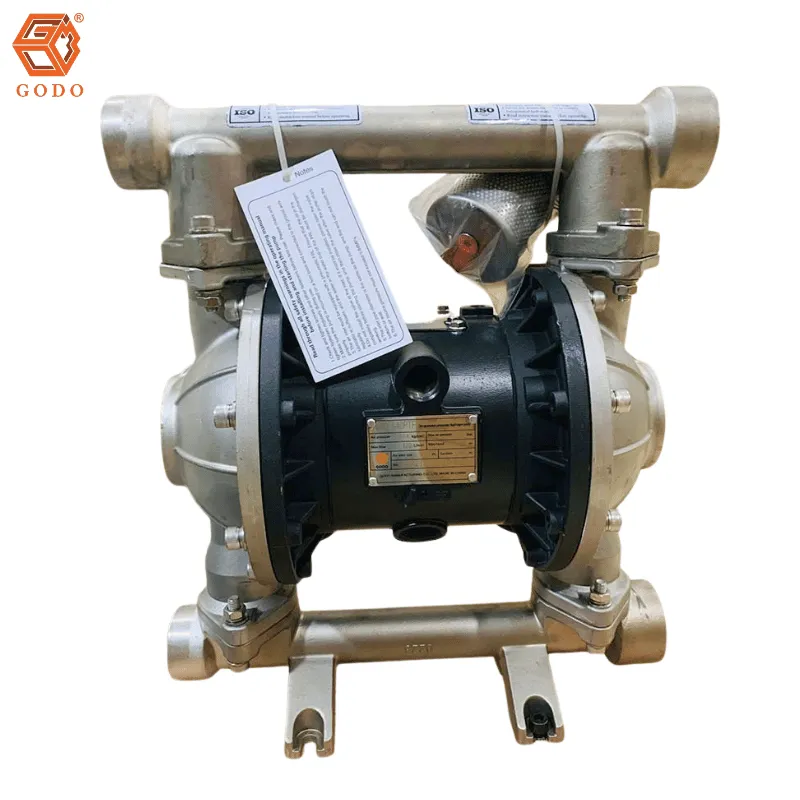

Thông Số Kỹ Thuật Bơm Màng GODO QBY3-40PTFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO QBY3-40PTFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng
Loại bơm	Bơm màng khí nén
Cỡ cổng hút/xả	1.5 inch
Vật liệu thân bơm	Inox 304
Vật liệu màng bơm	PTFE (Teflon)
Lưu lượng tối đa	170 lít/phút (~ 10.2 m³/h)
Áp lực tối đa	8.4 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có

Cấu Tạo Của Bơm Màng GODO QBY3-40PTFF

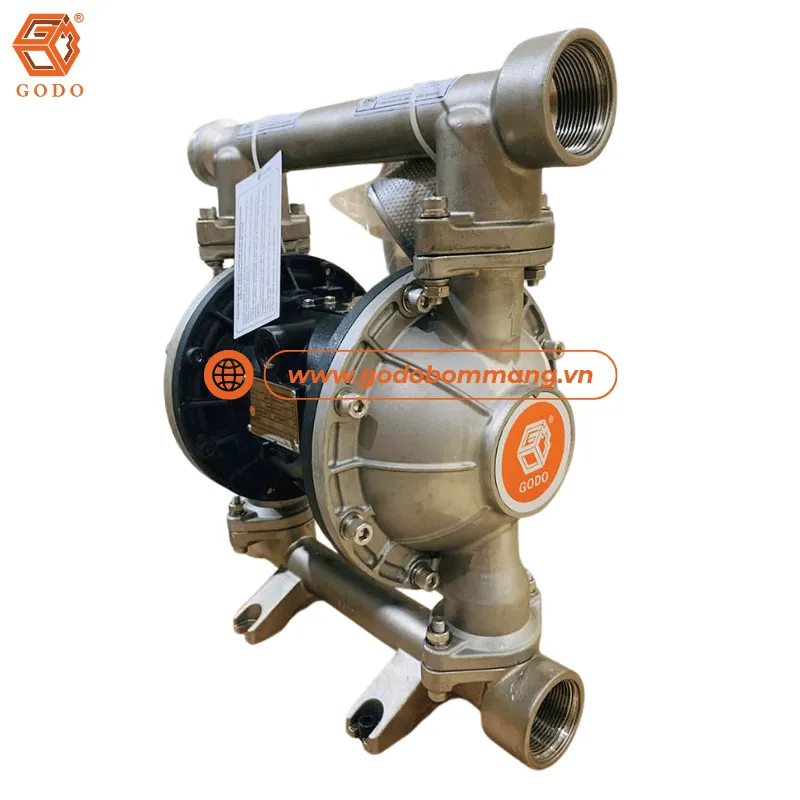

1. Thân Bơm

Thân bơm là bộ phận trực tiếp tiếp xúc và dẫn lưu chất trong suốt quá trình vận hành, được thiết kế đối xứng hai bên giúp tạo dòng chảy ổn định, giảm rung động và nâng cao độ bền khi vận hành liên tục.

Ngoài ra, vật liệu thân bằng inox 304 mang lại khả năng chống ăn mòn và chống oxy hóa hiệu quả, đồng thời giúp giảm trọng lượng tổng thể của thiết bị, tạo thuận lợi cho quá trình lắp đặt và sử dụng trong nhiều môi trường công nghiệp khác nhau.

2. Hệ Thống Màng Bơm

Đây là bộ phận quan trọng nhất của toàn bộ thiết bị. Bao gồm 2 loại màng.

Màng chính PTFE

Là lớp tiếp xúc trực tiếp với lưu chất, màng PTFE có khả năng kháng hóa chất cao, hạn chế bám dính trong quá trình vận hành và duy trì độ ổn định tốt khi làm việc với nhiều loại lưu chất khác nhau.

Màng phụ

Bố trí phía sau màng chính, màng phụ có nhiệm vụ hỗ trợ độ đàn hồi trong quá trình vận hành, giúp giảm tải áp lực tác động lên hệ thống và góp phần nâng cao độ bền cũng như kéo dài tuổi thọ tổng thể của thiết bị.

3. Van Bi Và Đế Bi

Hệ thống van bi và đế bi hoạt động theo cơ chế van một chiều, có nhiệm vụ điều hướng dòng chảy của lưu chất trong quá trình vận hành, đồng thời ngăn hiện tượng chảy ngược và duy trì áp suất ổn định bên trong buồng bơm.

Các vật liệu tiếp xúc với lưu chất được tối ưu nhằm nâng cao khả năng làm việc trong môi trường hóa chất và tăng độ bền cho thiết bị khi vận hành liên tục.

4. Bộ Phân Phối Khí

Bao gồm van chia khí, trục kết nối và bộ giảm thanh, bộ phân phối khí đóng vai trò điều hướng luồng khí nén luân phiên giữa hai buồng bơm, từ đó quyết định tính ổn định, độ êm và hiệu quả của toàn bộ chu trình hút – đẩy trong quá trình vận hành.

Nguyên Lý Hoạt Động Của Bơm Màng GODO QBY3-40PTFF

Cơ Chế Hoạt Động

Thiết bị vận hành bằng khí nén thông qua cơ chế điều hướng khí luân phiên giữa hai buồng màng.

Khi một màng thực hiện quá trình đẩy lưu chất thì màng còn lại đồng thời thực hiện quá trình hút. Chu trình được lặp lại liên tục để tạo dòng chảy ổn định.

Giai Đoạn Hút

Khí nén tác động lên buồng khí làm màng bơm dịch chuyển, tạo ra áp suất âm bên trong buồng bơm.

Khi áp suất giảm, van hút sẽ tự động mở trong khi van xả đóng lại để lưu chất được hút vào bên trong buồng bơm một cách liên tục và ổn định.

Giai Đoạn Đẩy

Khí nén sau đó được chuyển hướng sang buồng đối diện, tạo áp lực tác động lên màng bơm và làm giảm thể tích buồng chứa, từ đó đẩy lưu chất ra ngoài thông qua cổng xả.

Chu trình hút – đẩy diễn ra liên tục giữa hai màng giúp thiết bị duy trì dòng chảy ổn định và vận chuyển hiệu quả nhiều loại lưu chất công nghiệp khác nhau.

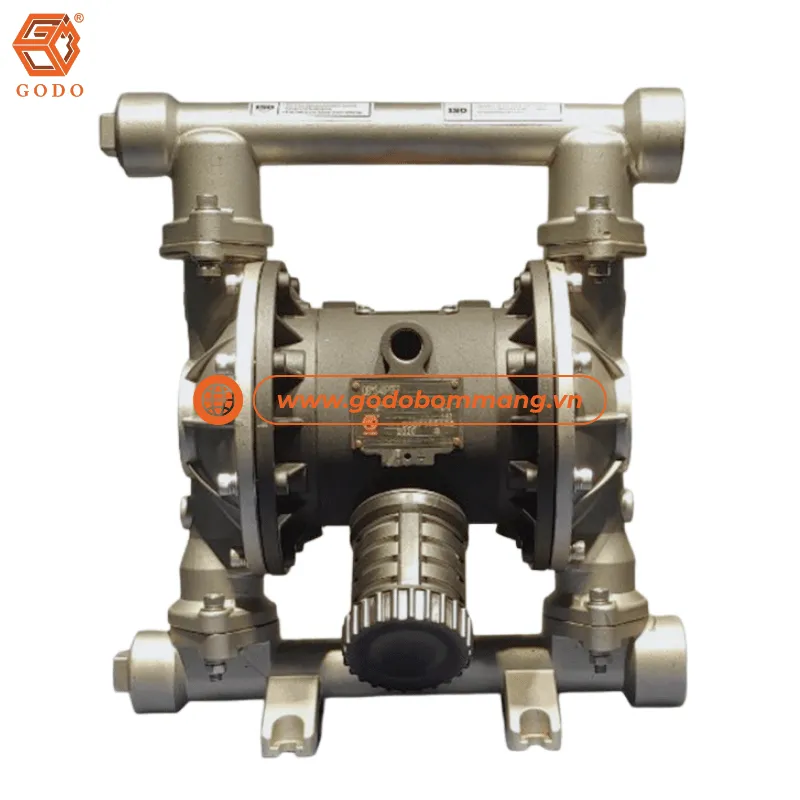

Ưu Điểm Nổi Bật Của Bơm Màng GODO QBY3-40PTFF

Khả Năng Chống Ăn Mòn Hóa Chất Hiệu Quả

GODO QBY3-40PTFF nổi bật với khả năng làm việc ổn định với nhiều loại lưu chất ăn mòn.

Sản phẩm được thiết kế thân bơm inox 304 kết hợp màng PTFE tiếp xúc lưu chất và cụm van tối ưu cho môi trường hóa chất.

Nhờ đó, thiết bị đáp ứng tốt các ứng dụng dung môi công nghiệp, hóa chất xử lý, dung dịch tẩy rửa, axit và bazơ phù hợp vật liệu.

Vận Hành Bằng Khí Nén An Toàn

Khác với các thiết bị sử dụng động cơ điện trực tiếp, GODO QBY3-40PTFF vận hành hoàn toàn bằng khí nén.

Ưu điểm mang lại:

• Giảm nguy cơ phát sinh tia lửa.
• Phù hợp khu vực chứa dung môi.
• Hạn chế rủi ro trong môi trường công nghiệp.

Tự Hút Tốt, Không Cần Mồi

Nhờ nguyên lý hoạt động của bơm màng, thiết bị có khả năng tự tạo áp suất hút mà không cần mồi trước.

Điều này giúp rút ngắn thời gian đưa hệ thống vào vận hành, giảm thao tác cho người sử dụng và hạn chế tình trạng gián đoạn trong quá trình sản xuất, từ đó nâng cao hiệu quả làm việc và tối ưu hoạt động của toàn bộ dây chuyền.

Bơm Được Nhiều Loại Lưu Chất

GODO QBY3-40PTFF có thể bơm được nhiều nhóm lưu chất khác nhau như:

• Hóa chất công nghiệp.
• Dung môi.
• Chất lỏng có độ nhớt.
• Dung dịch chứa cặn nhỏ.
• Chất lỏng cần hạn chế tạo bọt.

Nhờ khả năng thích ứng cao, thiết bị được ứng dụng rộng trong nhiều lĩnh vực sản xuất.

Chạy Khô Trong Điều Kiện Phù Hợp

Trong một số tình huống lưu chất đầu vào bị gián đoạn ngắn hạn, thiết bị vẫn có khả năng duy trì hoạt động mà giảm nguy cơ hư hỏng so với nhiều dòng bơm truyền thống.

Điều này góp phần giảm thời gian dừng máy, nâng cao độ ổn định của toàn bộ hệ thống và tối ưu chi phí vận hành trong quá trình sử dụng lâu dài.

Dễ Bảo Trì Và Thay Thế Màng Bơm

Thiết kế dạng module giúp việc kiểm tra, bảo trì và thay thế linh kiện trở nên thuận tiện hơn trong quá trình sử dụng.

Các bộ phận như màng bơm, van bi, đế bi và van khí đều được bố trí theo từng cụm riêng biệt, cho phép tháo lắp nhanh chóng khi cần kiểm tra hoặc bảo dưỡng, từ đó giúp doanh nghiệp giảm thời gian dừng máy và tối ưu chi phí vận hành lâu dài.

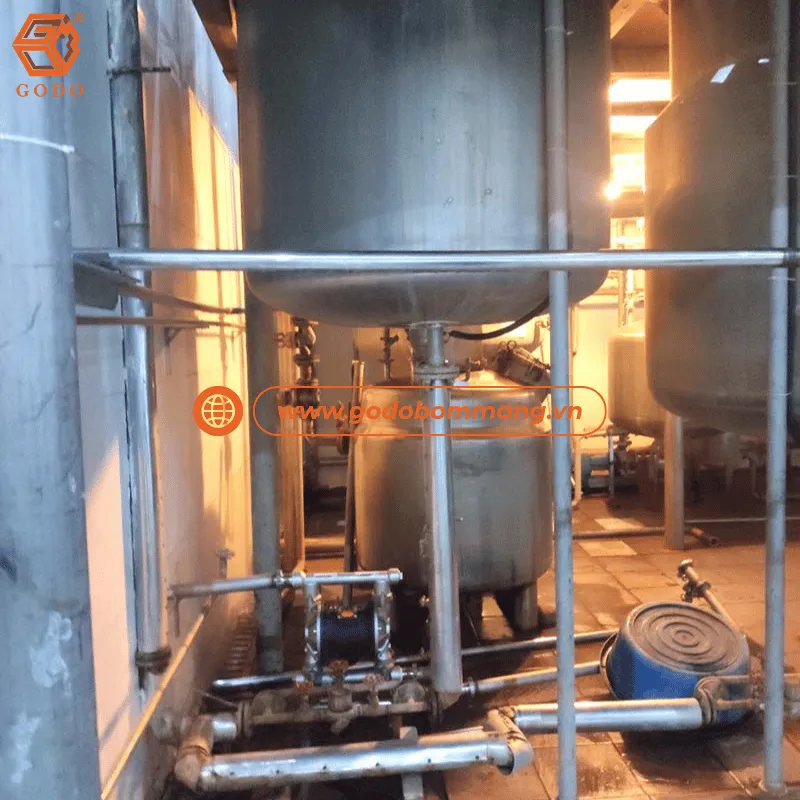

Ứng Dụng Thực Tế Của Bơm Màng GODO QBY3-40PTFF

Ngành Hóa Chất & Dung Môi

Đây là một trong những lĩnh vực ứng dụng phổ biến nhất của dòng bơm màng hóa chất. Thiết bị được sử dụng cho:

• Bơm hóa chất xử lý.
• Cấp hóa chất cho dây chuyền.
• Bơm dung môi.
• Tuần hoàn lưu chất.

Khả năng chống ăn mòn giúp thiết bị vận hành ổn định trong thời gian dài.

Ngành Xử Lý Nước Thải Và Môi Trường

Thiết bị phù hợp cho các ứng dụng:

• Hút xả bùn loãng.
• Bơm nước thải công nghiệp chứa tạp chất.
• Vận chuyển lưu chất trong hệ thống xử lý môi trường.
• Hỗ trợ tuần hoàn và thu gom chất thải lỏng.

Khả năng vận chuyển lưu chất ổn định cùng đặc tính làm việc với lưu chất chứa tạp chất giúp nâng cao hiệu quả xử lý và duy trì hoạt động liên tục của hệ thống.

Ngành Sơn Và Mực In

Bơm màng GODO QBY3-40PTFF được sử dụng trong sản xuất sơn và mực in để vận chuyển lưu chất nhớt cao, duy trì độ ổn định.

Ứng dụng phổ biến:

• Bơm sơn công nghiệp.
• Bơm mực in.
• Bơm chất lỏng có độ nhớt cao.
• Cấp liệu cho dây chuyền sản xuất.

Thiết kế bơm màng kết hợp màng PTFE giúp hạn chế bám dính lưu chất và hỗ trợ vận chuyển hiệu quả mà không làm ảnh hưởng đến kết cấu bơm.

Ngành Xi Mạ Và Sản Xuất

Thiết bị được ứng dụng trong các hệ thống xử lý và vận chuyển hóa chất phục vụ gia công kim loại.

Phù hợp cho các ứng dụng:

• Bơm hóa chất tẩy rửa bề mặt.
• Bơm dung dịch kiềm.
• Bơm dung dịch axit phù hợp vật liệu.
• Cấp hóa chất cho dây chuyền xi mạ.

Khả năng vận hành ổn định giúp đáp ứng yêu cầu làm việc liên tục trong môi trường sản xuất công nghiệp.

Hướng Dẫn Lắp Đặt Và Bảo Trì Bơm Màng GODO QBY3-40PTFF

Để bơm màng GODO QBY3-40PTFF hoạt động ổn định và bền lâu, cần thực hiện đúng quy trình lắp đặt và bảo trì.

Chuẩn Bị Trước Khi Lắp Đặt

Trước khi đưa sản phẩm vào vận hành, cần kiểm tra điều kiện đầu vào để đảm bảo hoạt động ổn định.

Danh mục cần chuẩn bị gồm:

• Hệ thống khí nén đủ áp suất vận hành.
• Bộ lọc khí để hạn chế hơi nước và tạp chất.
• Van điều áp phù hợp.
• Đường ống hút và xả đúng kích thước kết nối.
• Giá đỡ hoặc vị trí đặt bơm chắc chắn.

Đối với các ứng dụng bơm hóa chất, cần kiểm tra kỹ khả năng tương thích giữa vật liệu thân bơm, màng bơm và lưu chất để hạn chế ăn mòn hoặc giảm tuổi thọ thiết bị.

Quy Trình Lắp Đặt Bơm Màng GODO QBY3-40PTFF

Để đảm bảo hiệu quả vận hành, nên thực hiện theo các bước sau:

Bước 1: Cố định thiết bị

Đặt bơm trên bề mặt bằng phẳng và cố định chắc chắn để hạn chế rung lắc. Ưu tiên vị trí thông thoáng, thuận tiện cho việc kiểm tra và bảo trì.

Bước 2: Kết nối đường hút

Kết nối đường hút đúng kích thước và hạn chế tối đa co cút không cần thiết. Đảm bảo hệ thống kín khí để tăng khả năng tự hút của máy hút hóa chất.

Bước 3: Kết nối đường xả

Lắp đặt đường xả theo hướng thuận dòng để giảm tổn thất áp lực. Cố định đường ống chắc chắn nhằm hạn chế rung trong quá trình vận hành.

Bước 4: Kết nối hệ thống khí nén

Kết nối nguồn khí nén và kiểm tra toàn bộ đầu nối trước khi vận hành. Điều chỉnh áp suất phù hợp với yêu cầu hoạt động của thiết bị.

Bước 5: Chạy thử hệ thống

Mở khí nén từ từ và theo dõi chu trình hút – đẩy của bơm. Kiểm tra độ kín, lưu lượng và xử lý ngay nếu phát hiện bất thường.

Lưu Ý Trong Quá Trình Sử Dụng

Để thiết bị hoạt động ổn định lâu dài:

• Không vận hành vượt áp suất khuyến nghị.
• Theo dõi tình trạng màng bơm định kỳ.
• Không để dị vật kích thước lớn đi vào hệ thống.
• Vệ sinh đường hút và buồng bơm thường xuyên.
• Kiểm tra các khớp nối định kỳ.

Việc vận hành đúng kỹ thuật giúp giảm hao mòn và duy trì hiệu suất ổn định.

Hướng Dẫn Bảo Trì Định Kỳ

Bảo trì định kỳ giúp thiết bị vận hành ổn định và kéo dài tuổi thọ hệ thống. Các hạng mục cần kiểm tra gồm:

Kiểm tra màng bơm

Theo dõi độ đàn hồi và tình trạng hao mòn của màng bơm. Thay thế khi xuất hiện nứt, biến dạng hoặc giảm hiệu suất.

Kiểm tra van bi và đế bi

Vệ sinh định kỳ để đảm bảo độ kín và khả năng đóng mở ổn định. Kiểm tra bề mặt tiếp xúc nhằm hạn chế rò rỉ lưu chất.

Kiểm tra van chia khí

Đảm bảo hệ thống phân phối khí hoạt động đều và không rò rỉ. Kiểm tra định kỳ giúp duy trì chu trình hút – đẩy ổn định.

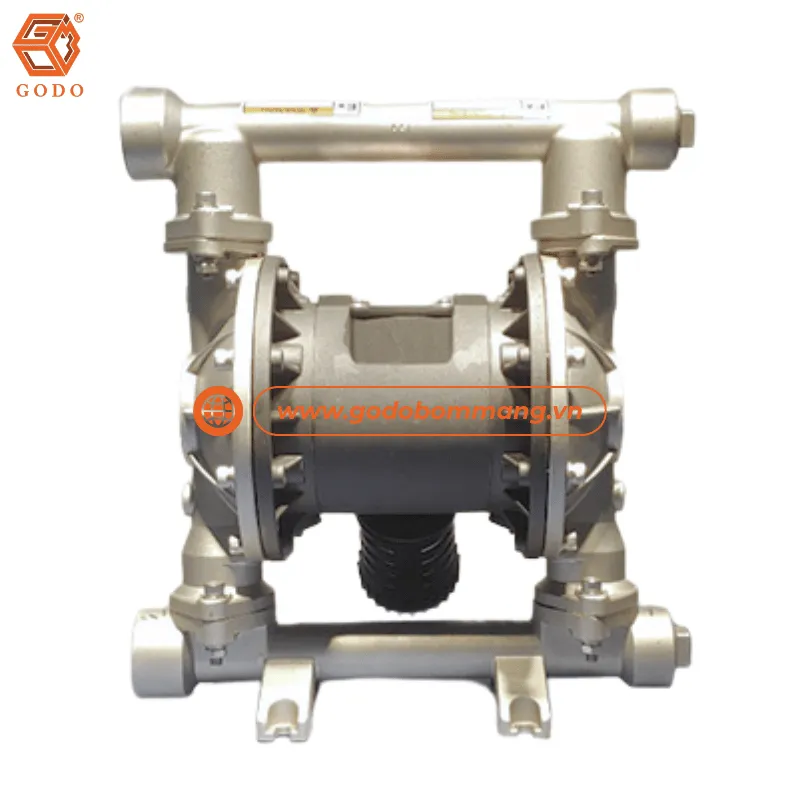

Giá Bơm Màng GODO QBY3-40PTFF Mới Nhất

Giá bơm màng GODO QBY3-40PTFF trên thị trường có thể thay đổi theo từng thời điểm do ảnh hưởng từ nhiều yếu tố khác nhau.

Một số yếu tố tác động đến giá thiết bị gồm:

• Cấu hình vật liệu thân bơm.
• Loại màng bơm sử dụng.
• Chi phí nhập khẩu.
• Tỷ giá ngoại tệ.
• Số lượng đặt hàng.
• Chính sách bán hàng theo dự án.

Do đó, mức giá thực tế sẽ cần được cập nhật theo thời điểm và nhu cầu sử dụng cụ thể. Liên hệ ngay đơn vị cung cấp để nhận báo giá chi tiết nhất.

Vì Sao Nên Nhận Báo Giá Trực Tiếp?

Việc nhận báo giá trực tiếp giúp khách hàng:

• Được tư vấn đúng model theo lưu chất.
• Tối ưu ngân sách đầu tư.
• Cập nhật giá mới nhất.
• Được hỗ trợ lựa chọn phụ kiện phù hợp.
• Nhận tư vấn kỹ thuật trước khi mua.

Đối với hệ thống cần máy bơm hóa chất lâu dài, lựa chọn cấu hình đúng từ đầu giúp giảm tổng chi phí đầu tư.

Bơm màng GODO QBY3-40PTFF là giải pháp lý tưởng cho nhiều ứng dụng vận chuyển hóa chất và dung môi, với khả năng chống ăn mòn và vận hành ổn định.

Với thân inox 304 và màng PTFE, thiết bị tự hút tốt, hạn chế rò rỉ và an toàn trong nhiều môi trường công nghiệp. Đây là model đáng cân nhắc cho doanh nghiệp tìm kiếm giải pháp bơm hiệu quả.
