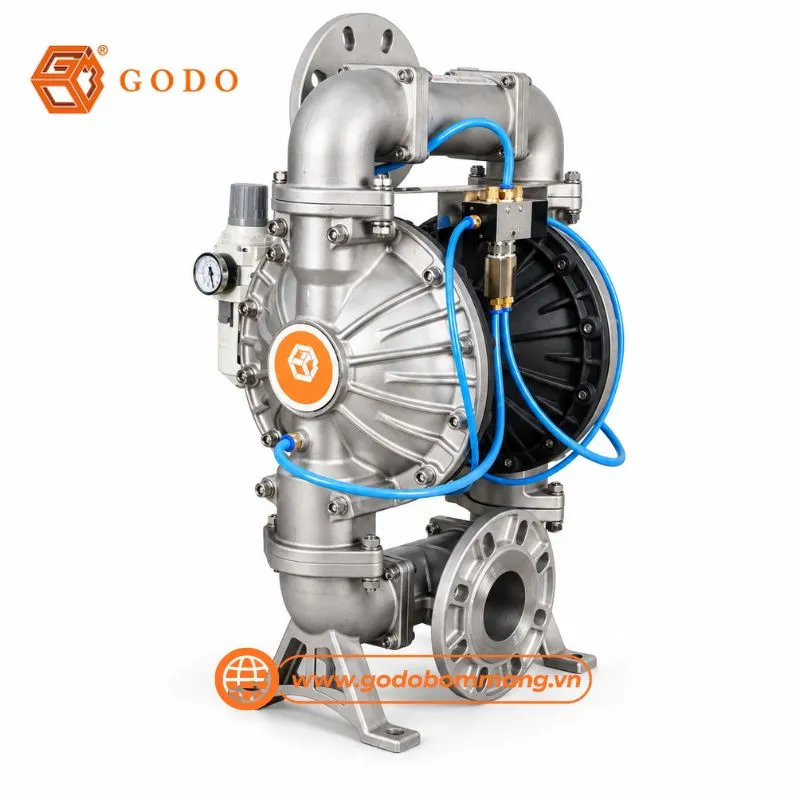

Máy bơm màng bột GODO QBF3-80/100 INOX cho hệ thống vận chuyển bột công nghiệp

Mô tả

Máy bơm màng bột GODO QBF3-80/100 INOX được phát triển cho nhu cầu vận chuyển nguyên liệu dạng bột trong các dây chuyền sản xuất cần thiết bị kín, vận hành bằng khí nén và có thân bơm bằng inox. Thay vì xúc, đổ hoặc cấp bột thủ công giữa các công đoạn, doanh nghiệp có thể sử dụng bơm để đưa nguyên liệu từ bao, phễu hoặc bồn chứa đến thiết bị tiếp theo. Tuy nhiên, hiệu quả vận chuyển còn phụ thuộc vào đặc tính bột, năng suất yêu cầu, chiều dài đường ống và nguồn khí nén thực tế. Cùng TRASO tìm hiểu trong bài viết này.

Máy bơm màng bột GODO QBF3-80/100 INOX là gì?

Bơm màng bột GODO QBF3-80/100 INOX là máy bơm màng hoạt động bằng khí nén. Thiết bị chuyên dùng để vận chuyển vật liệu dạng bột.

Máy sử dụng hai màng bơm chuyển động qua lại. Chuyển động này tạo lực hút và đẩy nguyên liệu qua đường ống.

Khác với bơm màng chất lỏng, model này được thiết kế cho vật liệu dạng bột. Vì vậy, máy phù hợp với các hệ thống cấp liệu và chuyển bột.

Một số vị trí thường sử dụng máy gồm:

• Từ bao lên phễu chứa: Giảm thao tác đổ bột bằng tay.
• Từ phễu sang máy trộn: Phù hợp với hệ thống cấp nguyên liệu theo mẻ.
• Từ bồn chứa sang thiết bị: Giúp bố trí dây chuyền linh hoạt hơn.
• Giữa các công đoạn: Giảm việc vận chuyển bột bằng xe đẩy.

Phiên bản INOX phù hợp với môi trường cần vệ sinh thường xuyên. Vật liệu này cũng có khả năng chống ăn mòn tốt.

Thông số kỹ thuật máy bơm màng bột GODO QBF3-80/100 INOX

Các thông số dưới đây nên được đối chiếu lại theo đúng phiên bản QBF3-80 hoặc QBF3-100 mà TRASO cung cấp. Năng suất thực tế còn phụ thuộc vào loại bột và điều kiện vận hành tại nhà máy.

Thông số	Giá trị
Lưu lượng tối đa	0 – 3.600 kg/h
Áp lực khí nén tối đa	8,4 Bar
Kích cỡ cổng hút/xả	3 inch
Kích cỡ cổng khí nén	1/2 inch
Chất liệu thân bơm	Inox (thép không gỉ), phù hợp với ngành thực phẩm, dược phẩm và hóa chất
Độ ồn	80 dB

Cấu tạo máy bơm màng bột GODO QBF3-80/100 INOX

Máy có cấu tạo phù hợp với quá trình hút và đẩy bột. Các bộ phận phối hợp để duy trì dòng nguyên liệu ổn định.

Các thành phần chính gồm:

• Thân bơm inox: Là khu vực tiếp xúc trực tiếp với nguyên liệu. Inox giúp chống ăn mòn và thuận tiện khi vệ sinh.
• Màng bơm: Chuyển động qua lại nhờ khí nén. Bộ phận này tạo chu kỳ hút và đẩy.
• Bi và đế bi: Kiểm soát hướng di chuyển của nguyên liệu.
• Trục liên kết: Đồng bộ chuyển động giữa hai màng.
• Bộ chia khí: Phân phối khí luân phiên sang hai buồng màng.
• Cổng hút và cổng xả: Dùng để kết nối với đường ống.
• Hệ thống khí hỗ trợ: Giúp bột tơi hơn và giảm tích tụ trong buồng bơm.

Khi chọn máy, cần kiểm tra cả màng, bi và đế bi. Các bộ phận này phải phù hợp với nguyên liệu sử dụng.

Nguyên lý hoạt động của máy bơm màng bột GODO QBF3-80/100 INOX

Máy sử dụng khí nén làm nguồn vận hành. Khí được đưa vào bộ chia khí.

Bộ chia khí phân phối khí sang hai bên màng. Hai màng sẽ chuyển động qua lại theo chu kỳ.

Khi một màng dịch chuyển ra ngoài, buồng bơm tạo lực hút. Bột được hút vào qua cổng hút.

Cùng lúc đó, màng còn lại đẩy nguyên liệu ra cổng xả.

Sau mỗi chu kỳ, bộ chia khí đổi chiều. Hai buồng bơm tiếp tục đổi chức năng.

Hệ thống khí hỗ trợ cũng giúp làm tơi nguyên liệu. Điều này hạn chế bột tích tụ trong buồng bơm.

Máy không cần motor điện gắn trực tiếp trên thân. Vì vậy, thiết bị dễ tích hợp vào hệ thống khí nén sẵn có.

Ưu điểm và lợi ích của GODO QBF3-80/100 INOX

Bơm màng bột công nghiệp GODO không chỉ có lợi thế ở việc sử dụng khí nén. Giá trị thực tế nằm ở khả năng giúp doanh nghiệp kiểm soát quá trình vận chuyển nguyên liệu tốt hơn.

• Vận hành bằng khí nén: Máy không sử dụng motor điện gắn trực tiếp tại thân bơm. Điều này thuận tiện với các dây chuyền đã có sẵn hệ thống khí nén trung tâm.
• Thân bơm bằng inox: Vật liệu inox có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, đồng thời thuận tiện khi vệ sinh định kỳ.
• Hệ thống vận chuyển kín: Bột được đưa qua đường ống thay vì xúc hoặc đổ trực tiếp, từ đó giúp giảm lượng bụi phát tán và hạn chế thất thoát nguyên liệu.
• Có thể điều chỉnh tốc độ: Người vận hành có thể kiểm soát hoạt động thông qua lượng khí cấp, giúp máy thích ứng với từng mức năng suất.
• Thuận tiện tích hợp dây chuyền: Máy có thể kết nối giữa bao chứa, phễu, bồn, máy trộn hoặc các thiết bị xử lý tiếp theo.
• Giảm thao tác thủ công: Việc tự động hóa quá trình cấp bột giúp giảm số lần công nhân phải di chuyển và đổ nguyên liệu bằng tay.

Đối với doanh nghiệp có nhu cầu vận chuyển bột thường xuyên, những lợi ích trên giúp quá trình cấp liệu ổn định và dễ kiểm soát hơn.

Ứng dụng thực tế của máy bơm màng khí nén bơm bột GODO

Máy bơm màng bột GODO QBF3-80/100 INOX được sử dụng trong những dây chuyền cần chuyển vật liệu dạng bột từ vị trí này sang vị trí khác thông qua hệ thống đường ống.

Một số nhóm ứng dụng phổ biến gồm:

• Ngành hóa chất: Chuyển bột nguyên liệu, bột phụ gia hoặc một số loại bột hóa chất tương thích với vật liệu của máy.
• Ngành thực phẩm: Cấp các loại bột khô từ phễu chứa vào máy trộn hoặc thiết bị chế biến tiếp theo.
• Ngành vật liệu: Vận chuyển bột khoáng, bột màu hoặc nguyên liệu dạng hạt mịn phù hợp.
• Ngành sản xuất công nghiệp: Chuyển bột giữa kho chứa, thiết bị phối trộn và khu vực đóng gói.
• Hệ thống cấp liệu tự động: Dùng làm thiết bị trung gian giữa khu vực chứa nguyên liệu và thiết bị sản xuất.

Tuy nhiên, không nên mặc định máy bơm được mọi loại bột. Với bột ẩm, bột dễ vón cục, bột có độ kết dính cao hoặc nguyên liệu có tính chất đặc biệt, cần kiểm tra trước điều kiện vận hành.

Vì sao cần lựa chọn máy bơm màng bột phù hợp?

Hiệu quả của hệ thống không phụ thuộc riêng vào kích thước máy. Hai loại bột có cùng khối lượng nhưng khác độ mịn, độ ẩm hoặc khả năng kết dính có thể cho kết quả vận chuyển hoàn toàn khác nhau.

Vì vậy, trước khi chọn máy bơm màng khí nén bơm bột GODO, cần xem xét đồng thời nhiều yếu tố.

• Đặc tính của bột: Bột khô, tơi và có khả năng chảy tốt thường dễ vận chuyển hơn bột ẩm, bột dễ đóng bánh hoặc bột có độ kết dính cao.
• Năng suất dây chuyền: Máy cần đáp ứng lượng nguyên liệu cần cấp trong một giờ hoặc trong mỗi mẻ sản xuất. Chọn máy quá nhỏ có thể khiến công đoạn phía sau phải chờ nguyên liệu.
• Khoảng cách vận chuyển: Đường ống dài, nhiều đoạn cong hoặc phải đưa bột lên cao sẽ làm tăng yêu cầu đối với hệ thống.
• Nguồn khí nén: Bơm vận hành bằng khí nén nên lưu lượng và áp suất khí thực tế cần đáp ứng được nhu cầu của model.
• Vật liệu tiếp xúc: Nếu bột có tính ăn mòn hoặc dây chuyền yêu cầu vệ sinh cao, thân inox thường phù hợp hơn thân gang.

Lựa chọn đúng ngay từ đầu giúp hệ thống đạt năng suất ổn định hơn, đồng thời giảm tình trạng phải thay đổi đường ống hoặc nâng cấp nguồn khí sau khi đã lắp đặt.

Cách lựa chọn máy bơm màng bột GODO QBF3-80/100 INOX

Để chọn đúng bơm màng inox QBF3-80/100, doanh nghiệp nên cung cấp đầy đủ thông tin về nguyên liệu và hệ thống. Chọn máy chỉ dựa vào kích thước cổng hút xả thường chưa đủ.

Các thông tin nên xác định gồm:

• Tên loại bột: Đây là dữ liệu đầu tiên để kiểm tra tính chất vật liệu và khả năng tương thích với các chi tiết tiếp xúc.
• Khối lượng riêng của bột: Bột nhẹ và bột nặng có yêu cầu vận chuyển khác nhau, dù cùng sử dụng một kích thước đường ống.
• Độ mịn của nguyên liệu: Bột quá mịn có thể phát tán nhiều hơn, trong khi bột thô lại ảnh hưởng đến khả năng đi qua khoang bơm.
• Độ ẩm: Bột ẩm dễ bám thành và vón cục hơn, cần được đánh giá riêng trước khi lựa chọn.
• Năng suất yêu cầu: Nên xác định lượng bột cần vận chuyển theo kg/giờ hoặc theo mỗi mẻ sản xuất.
• Chiều dài đường ống: Khoảng cách càng xa thì tổn thất trong quá trình vận chuyển càng lớn.
• Chiều cao hút và đẩy: Nếu bột phải đưa lên cao, khả năng vận chuyển cần được tính lại theo điều kiện thực tế.
• Nguồn khí nén hiện có: Cần kiểm tra áp suất, lưu lượng và độ ổn định của hệ thống khí tại nhà máy.
• Yêu cầu vật liệu: Xác định có cần inox, vật liệu màng đặc biệt hoặc các chi tiết tiếp xúc riêng hay không.

Khi các thông tin trên được xác định rõ, việc chọn giữa QBF3-80 và QBF3-100 sẽ chính xác hơn, đồng thời hạn chế tình trạng chọn máy quá lớn hoặc quá nhỏ so với nhu cầu.

XEM THÊM TẤT CẢ CÁC SẢN PHẨM BƠM MÀNG GODO

So sánh GODO QBF3-80/100 INOX với các lựa chọn khác

Trong cùng nhóm bơm bột, mỗi model phù hợp với một quy mô vận chuyển và điều kiện sử dụng khác nhau. Vì vậy, việc so sánh nên tập trung vào kích thước, vật liệu và nhu cầu thực tế.

Lựa chọn	Đặc điểm chính	Phù hợp khi
QBF3-80/100 INOX	Thân inox, kích thước lớn	Cần vận chuyển lượng bột tương đối lớn và ưu tiên inox
QBF3-50/65 INOX	Kích thước nhỏ hơn	Nhu cầu cấp bột thấp hơn hoặc hệ thống nhỏ
QBF3-80/100 GANG	Kích thước tương đương nhưng dùng thân gang	Ứng dụng không yêu cầu thân inox
Bơm màng chất lỏng	Thiết kế chủ yếu cho chất lỏng	Không phải lựa chọn ưu tiên cho bột khô

Nếu dây chuyền cần lượng bột lớn và yêu cầu thân inox, QBF3-80/100 là nhóm model phù hợp để cân nhắc. Ngược lại, hệ thống nhỏ hơn có thể sử dụng QBF3-50/65 để tránh đầu tư thiết bị vượt nhu cầu.

Báo giá máy bơm màng bột GODO QBF3-80/100 INOX

Giá máy bơm màng bột GODO QBF3-80/100 INOX không chỉ phụ thuộc vào tên model. Cấu hình vật liệu, phụ kiện đi kèm và yêu cầu lắp đặt đều có thể làm thay đổi mức đầu tư.

Một số yếu tố ảnh hưởng trực tiếp đến báo giá gồm:

• Model lựa chọn: QBF3-80 và QBF3-100 có kích thước và khả năng vận chuyển khác nhau.
• Vật liệu thân bơm: Phiên bản inox có mức giá khác so với phiên bản gang.
• Vật liệu màng và bi: Từng loại vật liệu có khả năng chịu hóa chất, mài mòn và nhiệt độ khác nhau.
• Phụ kiện khí nén: Van, bộ lọc khí, bộ điều áp hoặc phụ kiện kết nối có thể được bổ sung theo hệ thống.
• Số lượng đặt hàng: Đơn hàng nhiều máy có thể có chính sách thương mại khác với mua lẻ.
• Yêu cầu giao hàng và chứng từ: Thời gian, địa điểm giao và hồ sơ đi kèm cũng cần được xác định khi báo giá.

Để nhận báo giá sát nhu cầu, khách hàng nên cung cấp loại bột, năng suất cần vận chuyển, khoảng cách đường ống và thông số nguồn khí hiện có.

Xem thêm: Các loại bơm màng khí nén

Câu hỏi thường gặp về GODO QBF3-80/100 INOX

Máy QBF3-80/100 INOX có bơm được mọi loại bột không?

Không. Khả năng vận chuyển phụ thuộc vào độ mịn, độ ẩm, khối lượng riêng, khả năng chảy và mức độ kết dính của từng loại bột. Với nguyên liệu đặc biệt, nên kiểm tra trước khi chọn máy.

Máy sử dụng điện hay khí nén?

QBF3-80/100 sử dụng khí nén làm nguồn vận hành chính. Vì vậy, trước khi lắp đặt cần kiểm tra hệ thống máy nén khí có đáp ứng đủ áp suất và lưu lượng cần thiết hay không.

Khi nào nên chọn QBF3-80/100 thay vì QBF3-50/65?

QBF3-80/100 phù hợp hơn khi hệ thống cần năng suất vận chuyển lớn, đường ống có kích thước tương ứng và nguồn khí nén đủ khả năng cấp cho model lớn hơn.

Nên chọn thân inox hay thân gang?

Lựa chọn phụ thuộc vào tính chất bột, môi trường làm việc và yêu cầu vệ sinh. Inox thường được ưu tiên khi cần khả năng chống ăn mòn tốt hơn hoặc phải vệ sinh thiết bị thường xuyên.

Máy có thể dùng cho bột ẩm không?

Không nên kết luận chỉ dựa vào tên máy. Bột có độ ẩm cao hoặc dễ kết dính có nguy cơ bám trong buồng bơm và đường ống, vì vậy cần kiểm tra mẫu hoặc thông số nguyên liệu trước.

Cần cung cấp thông tin gì để chọn đúng model?

Các thông tin quan trọng gồm tên bột, khối lượng riêng, độ ẩm, năng suất cần vận chuyển, chiều dài và độ cao đường ống, cùng thông số nguồn khí nén tại vị trí lắp máy.

TRASO tư vấn máy bơm màng bột GODO QBF3-80/100 INOX phù hợp

Máy bơm màng bột GODO QBF3-80/100 INOX là lựa chọn phù hợp cho nhiều dây chuyền cần vận chuyển nguyên liệu dạng bột bằng khí nén, đặc biệt khi doanh nghiệp ưu tiên thân bơm inox, hệ thống kín và khả năng tích hợp với thiết bị sản xuất hiện có.

Để chọn đúng giữa QBF3-80 và QBF3-100, khách hàng nên xác định rõ loại bột, năng suất, đường ống và nguồn khí trước khi đặt máy. Liên hệ TRASO để được kiểm tra điều kiện sử dụng, tư vấn cấu hình và nhận báo giá phù hợp với hệ thống thực tế.
