Nguyên lý bơm màng điện: Cơ chế hút – đẩy qua từng chu kỳ
Bơm màng điện sử dụng motor và bộ truyền động cơ khí để tạo chuyển động qua lại cho màng bơm. Chuyển động này làm thay đổi thể tích buồng chứa, tạo chênh lệch áp suất để hút và đẩy chất lỏng. Hiểu đúng nguyên lý bơm màng điện giúp người dùng lựa chọn thiết bị, bố trí đường ống và vận hành an toàn hơn. Bài viết dưới đây TRASO tập trung phân tích đường truyền lực, từng giai đoạn hút – đẩy, sự phối hợp giữa hai buồng bơm và các yếu tố ảnh hưởng đến lưu lượng thực tế.

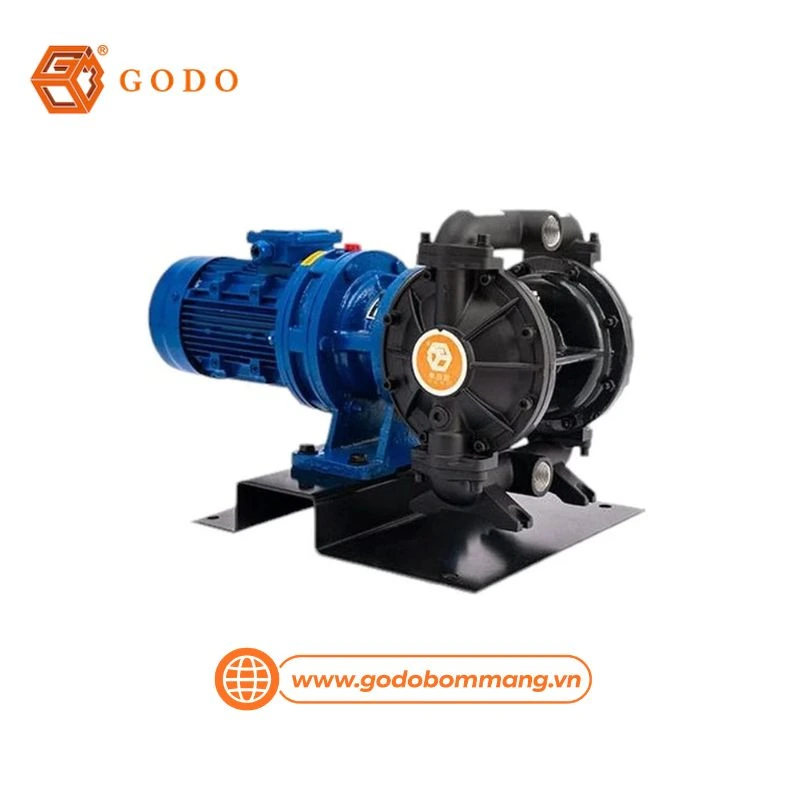

Bơm màng điện hoạt động dựa trên nguyên lý nào?
Bơm màng điện thuộc nhóm bơm thể tích. Thiết bị tạo dòng chảy bằng cách thay đổi thể tích buồng bơm, thay vì sử dụng cánh quay trực tiếp trong chất lỏng như bơm ly tâm.
Quá trình truyền năng lượng diễn ra theo trình tự:
Điện năng → motor → bộ giảm tốc → cơ cấu dẫn động → trục liên kết → màng bơm.
Khi được cấp điện, motor tạo chuyển động quay. Bộ giảm tốc tiếp nhận chuyển động này để giảm số vòng quay, đồng thời tăng mô-men truyền đến cơ cấu dẫn động.
Tùy thiết kế, bơm có thể sử dụng cơ cấu trục khuỷu – con trượt hoặc cơ cấu lệch tâm. Bộ phận này biến chuyển động quay thành chuyển động tịnh tiến qua lại của trục liên kết.
Trục liên kết nối với hai màng nằm ở hai bên thân bơm. Khi trục dịch chuyển, một màng được kéo ra ngoài, còn màng đối diện được đẩy vào trong. Hai buồng bơm vì vậy thực hiện hành trình hút và đẩy luân phiên.
Xem thêm: So sánh bơm màng khí nén và bơm ly tâm

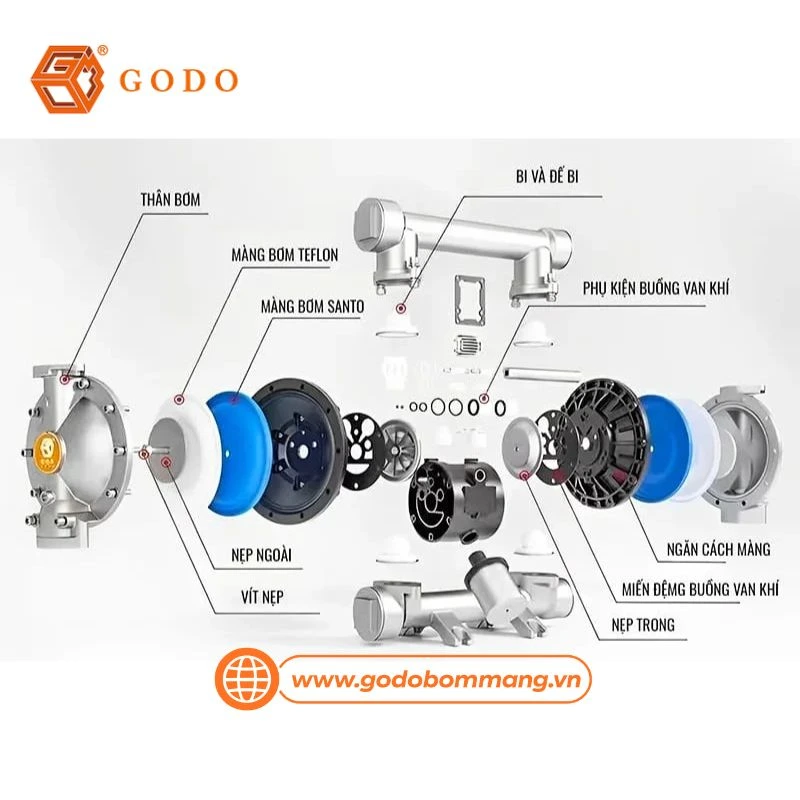

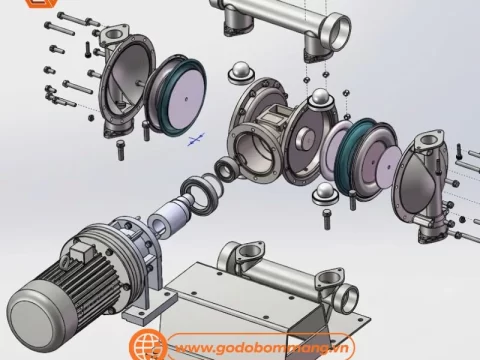

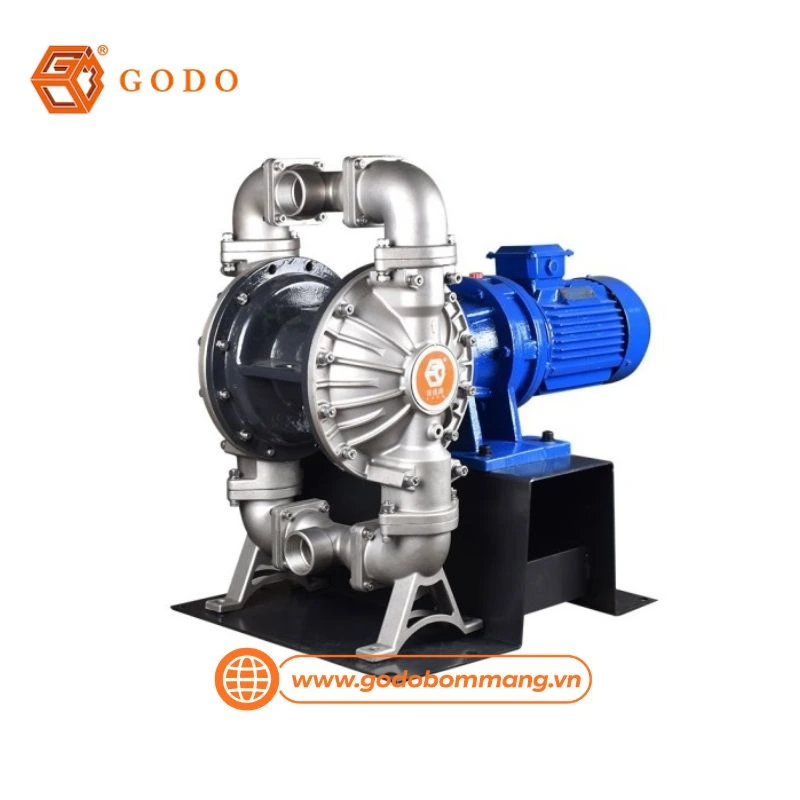

Các bộ phận tham gia vào quá trình hút – đẩy Bơm màng điện
Mỗi bộ phận đảm nhận một nhiệm vụ riêng trong chu kỳ hoạt động. Sự phối hợp giữa motor, bộ truyền động, màng và van quyết định khả năng hút, tạo áp và duy trì lưu lượng.
| Bộ phận | Vai trò chính |
| Motor điện | Tạo chuyển động quay ban đầu |
| Bộ giảm tốc | Giảm tốc độ quay và tăng mô-men |
| Cơ cấu dẫn động | Biến chuyển động quay thành chuyển động qua lại |
| Trục liên kết | Truyền lực đồng thời đến hai màng |
| Màng bơm | Thay đổi thể tích và áp suất trong buồng |
| Buồng bơm | Tiếp nhận và đẩy chất lỏng theo từng chu kỳ |
| Van hút | Cho chất lỏng đi vào và ngăn chảy ngược |
| Van xả | Mở để đưa chất lỏng ra đường ống |
| Cổng hút, cổng xả | Kết nối bơm với hệ thống đường ống |
Nguyên lý hoạt động của bơm màng điện qua từng giai đoạn
Một chu kỳ hoạt động gồm quá trình truyền lực, hút chất lỏng và đẩy chất lỏng. Các giai đoạn diễn ra liên tục, trong khi hai buồng bơm luôn thực hiện hành trình đối lập.

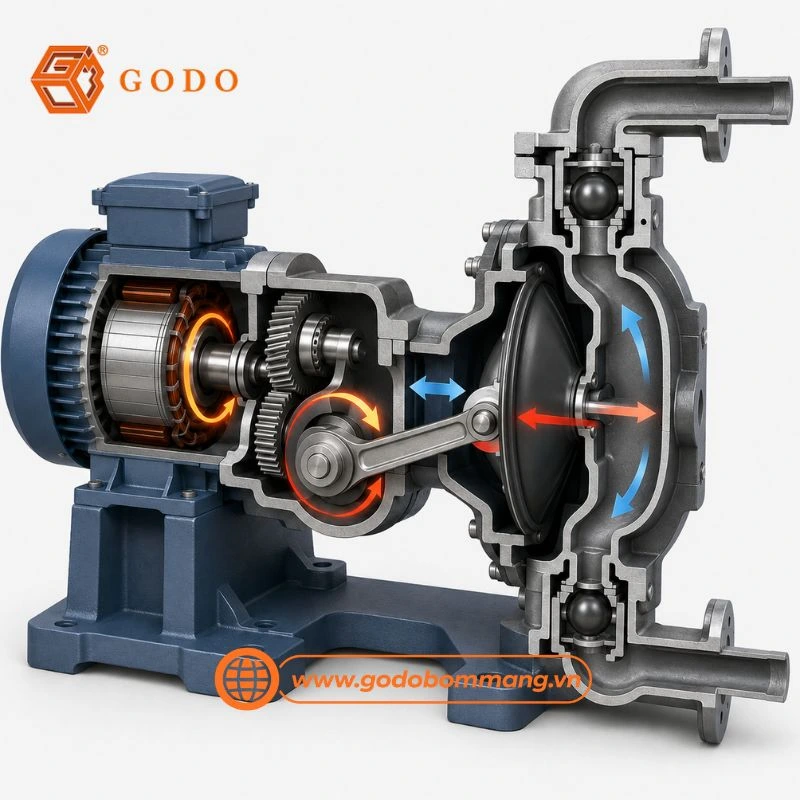

Motor tạo chuyển động cho màng bơm
Khi cấp điện, rotor của motor bắt đầu quay. Chuyển động được truyền qua bộ giảm tốc trước khi đi vào cơ cấu trục khuỷu, con trượt hoặc lệch tâm.
Bộ giảm tốc thực hiện hai nhiệm vụ:
- Điều chỉnh tốc độ: Số vòng quay được giảm xuống để phù hợp với tần suất làm việc của màng và van.
- Tăng mô-men: Lực truyền được tăng lên nhằm giúp màng thắng tải do áp suất đường xả và độ nhớt của chất lỏng.
Cơ cấu dẫn động tiếp tục biến chuyển động quay thành chuyển động tịnh tiến. Trục liên kết kéo một màng ra ngoài, đồng thời đẩy màng còn lại vào trong. Khi cơ cấu quay qua nửa chu kỳ tiếp theo, hướng chuyển động của hai màng được đảo lại.
Tốc độ motor ảnh hưởng đến số hành trình của màng trong một phút. Tần suất hành trình tăng có thể làm lưu lượng tăng, nhưng chỉ khi chất lỏng kịp điền đầy buồng bơm.

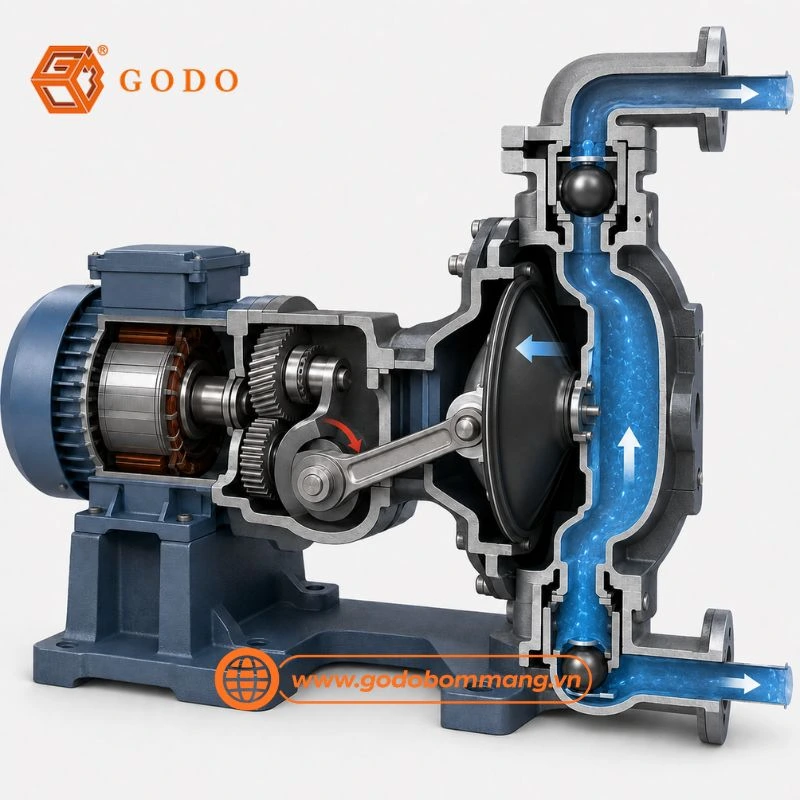

Giai đoạn hút chất lỏng vào buồng bơm
Hành trình hút bắt đầu khi màng được kéo ra xa phần trung tâm của thân bơm. Khoảng trống trong buồng tăng dần, làm áp suất bên trong giảm xuống thấp hơn áp suất tại đường hút.
Quá trình hút diễn ra theo trình tự:
- Màng dịch chuyển ra ngoài: Thể tích buồng bơm tăng lên và tạo vùng áp suất thấp.
- Van hút mở: Chênh lệch áp suất nâng bi hoặc đĩa van, tạo đường cho chất lỏng đi vào.
- Chất lỏng điền vào buồng: Môi chất di chuyển từ nguồn cấp, qua đường hút và van hút để đi vào buồng bơm.
- Van xả duy trì trạng thái đóng: Van ngăn chất lỏng từ đường đẩy quay lại buồng trong hành trình hút.
Giai đoạn đẩy chất lỏng ra ngoài
Khi cơ cấu dẫn động đổi chiều, màng bắt đầu dịch chuyển vào trong. Thể tích buồng giảm, làm áp suất của lượng chất lỏng bên trong tăng lên.
Khi áp suất trong buồng lớn hơn áp suất tại đường xả, van xả mở. Chất lỏng được đưa ra khỏi bơm và đi vào hệ thống đường ống.
Hành trình đẩy gồm các trạng thái chính:
- Màng dịch chuyển vào trong: Thể tích buồng giảm và tạo áp lực lên chất lỏng.
- Van hút đóng: Áp suất trong buồng ép van về vị trí đóng, ngăn môi chất quay lại đường hút.
- Van xả mở: Chất lỏng nâng van xả và di chuyển vào đường ống đẩy.
- Buồng chuyển sang chu kỳ mới: Khi màng đi hết hành trình, cơ cấu dẫn động đổi hướng và buồng bắt đầu hút lại.
Hai buồng bơm phối hợp tạo dòng chảy như thế nào?
Hai buồng bơm không cùng thực hiện một hành trình. Khi buồng thứ nhất hút chất lỏng, buồng đối diện đẩy môi chất ra ngoài. Khi trục đổi hướng, hai buồng đổi vai trò cho nhau.
Trong nửa chu kỳ đầu, màng tại buồng thứ nhất được kéo ra. Thể tích buồng tăng, van hút mở và chất lỏng đi vào. Cùng thời điểm đó, màng tại buồng thứ hai đi vào, làm van hút đóng và van xả mở.
Trong nửa chu kỳ tiếp theo, buồng thứ nhất chuyển sang đẩy. Buồng thứ hai bắt đầu hút lượng chất lỏng mới. Quá trình lặp lại liên tục khi motor hoạt động.
Cơ chế hai buồng giúp dòng chảy được duy trì đều hơn so với bơm một buồng. Tuy nhiên, lưu lượng đầu xả vẫn có thể dao động theo từng hành trình của màng.
Van một chiều giữ vai trò kiểm soát hướng dòng chảy. Van hút ngăn chất lỏng quay lại nguồn, còn van xả ngăn môi chất từ đường đẩy trở về buồng bơm.
Nguyên lý bơm màng điện khác bơm màng khí nén như thế nào?
Hai loại bơm đều thay đổi thể tích buồng để hút và đẩy chất lỏng. Điểm khác biệt chính nằm ở nguồn năng lượng và cách tạo chuyển động cho màng.
| Tiêu chí | Bơm màng điện | Bơm màng khí nén |
| Nguồn năng lượng | Sử dụng motor điện | Sử dụng khí nén |
| Cách truyền lực | Qua bộ giảm tốc và cơ cấu cơ khí | Qua van phân phối khí |
| Chuyển động của màng | Được điều khiển bởi trục liên kết | Được tạo bởi áp lực khí vào buồng |
| Điều chỉnh lưu lượng | Thay đổi tốc độ motor nếu model cho phép | Điều chỉnh áp suất và lưu lượng khí cấp |
| Khi đường xả bị đóng | Motor có thể quá tải nếu không có bảo vệ | Bơm thường dừng khi áp suất cân bằng |
| Hệ thống phụ trợ | Cần nguồn điện và thiết bị bảo vệ motor | Cần máy nén, lọc khí và bộ điều áp |
Các yếu tố ảnh hưởng đến hiệu quả hút – đẩy
Lưu lượng trên tài liệu kỹ thuật thường được xác định trong điều kiện thử nghiệm. Khi lắp vào hệ thống thực tế, hiệu suất có thể thay đổi theo môi chất, đường ống và chế độ vận hành.
| Yếu tố | Ảnh hưởng đến hoạt động |
| Tốc độ motor | Quyết định số hành trình màng trong một phút |
| Độ nhớt môi chất | Chất lỏng đặc làm chậm quá trình nạp đầy |
| Áp suất đầu xả | Áp suất cao làm tăng tải cho motor |
| Chiều cao hút | Chiều cao lớn làm giảm khả năng hút |
| Đường kính ống | Ống nhỏ làm tăng lực cản và giảm lưu lượng |
| Chiều dài đường ống | Đường ống dài gây tổn thất áp suất |
| Tình trạng màng | Màng mòn hoặc biến dạng làm giảm khả năng tạo áp |
| Tình trạng van | Van kẹt hoặc hở gây hiện tượng chảy ngược |
| Nhiệt độ | Nhiệt độ cao có thể ảnh hưởng đến độ bền vật liệu |
| Hạt rắn | Hạt quá lớn có thể gây tắc hoặc kẹt van |
Dấu hiệu chu kỳ hút – đẩy hoạt động không ổn định
Khi màng, van hoặc đường ống gặp sự cố, chu kỳ hút – đẩy có thể bị gián đoạn. Nhận biết sớm dấu hiệu bất thường giúp hạn chế giảm lưu lượng và hư hỏng bộ truyền động.
| Dấu hiệu | Nguyên nhân có thể |
| Bơm chạy nhưng không hút | Đường hút hở, van hút kẹt hoặc chiều cao hút quá lớn |
| Lưu lượng giảm | Màng mòn, bộ lọc tắc hoặc chất lỏng có độ nhớt cao |
| Áp suất đầu xả dao động | Van một chiều đóng không kín hoặc có khí trong đường hút |
| Motor nóng bất thường | Áp suất xả cao, đường ống tắc hoặc tốc độ vận hành không phù hợp |
| Bơm rung và phát tiếng ồn | Cơ cấu truyền động mòn, lắp đặt không chắc hoặc buồng bơm nạp không đầy |
Lưu ý khi vận hành bơm màng điện
Bơm màng điện sử dụng motor và cơ cấu truyền động cơ khí. Vì vậy, người vận hành cần kiểm soát tốc độ, tải motor, áp suất đường xả và điều kiện hút.
- Không đóng kín đường xả: Áp suất tăng nhanh có thể làm motor quá tải. Hệ thống nên được trang bị van an toàn hoặc đường hồi phù hợp.
- Không tự ý tăng tốc độ motor: Tốc độ cao làm tăng số chu kỳ của màng và van.
- Giữ đường hút ngắn và kín: Không khí lọt vào đường hút sẽ làm giảm khả năng tạo chênh áp. Đường kính ống cũng không nên nhỏ hơn cổng hút.
- Kiểm tra giới hạn chạy khô: Không phải mọi bơm màng điện đều được thiết kế để chạy khô liên tục.
- Lựa chọn đúng vật liệu: Thân, màng và van phải phù hợp với hóa chất, nhiệt độ, độ nhớt và kích thước hạt rắn.
Hiểu đúng nguyên lý để lựa chọn bơm phù hợp
Nguyên lý bơm màng điện dựa trên việc chuyển chuyển động quay của motor thành hành trình qua lại của hai màng. Khi một buồng hút chất lỏng, buồng còn lại thực hiện hành trình đẩy.
Van hút và van xả đóng mở theo chênh lệch áp suất, giúp dòng chảy đi đúng hướng. Hiệu quả thực tế còn phụ thuộc vào độ nhớt, áp suất, chiều cao hút, đường ống và vật liệu tiếp xúc.
Doanh nghiệp không nên lựa chọn thiết bị chỉ theo lưu lượng tối đa hoặc công suất motor. Hãy cung cấp loại môi chất, nồng độ, nhiệt độ, độ nhớt, lưu lượng và áp suất yêu cầu. Liên hệ TRASO để được tư vấn model bơm màng điện phù hợp với hệ thống thực tế.
