Mô tả

Trong các ngành xử lý nước thải, khai thác khoáng sản, dầu khí, hóa chất và sản xuất sơn, nhu cầu vận chuyển lưu chất có độ nhớt cao, có tính ăn mòn ngày càng gia tăng.

Màng bơm GODO QBY3-50PTFF là giải pháp bơm khí nén công nghiệp được thiết kế để đáp ứng các yêu cầu vận hành khắt khe này, với thân bơm inox 304, màng PTFE (Teflon), khả năng tự hút, chạy khô và làm việc an toàn trong môi trường dễ cháy nổ.

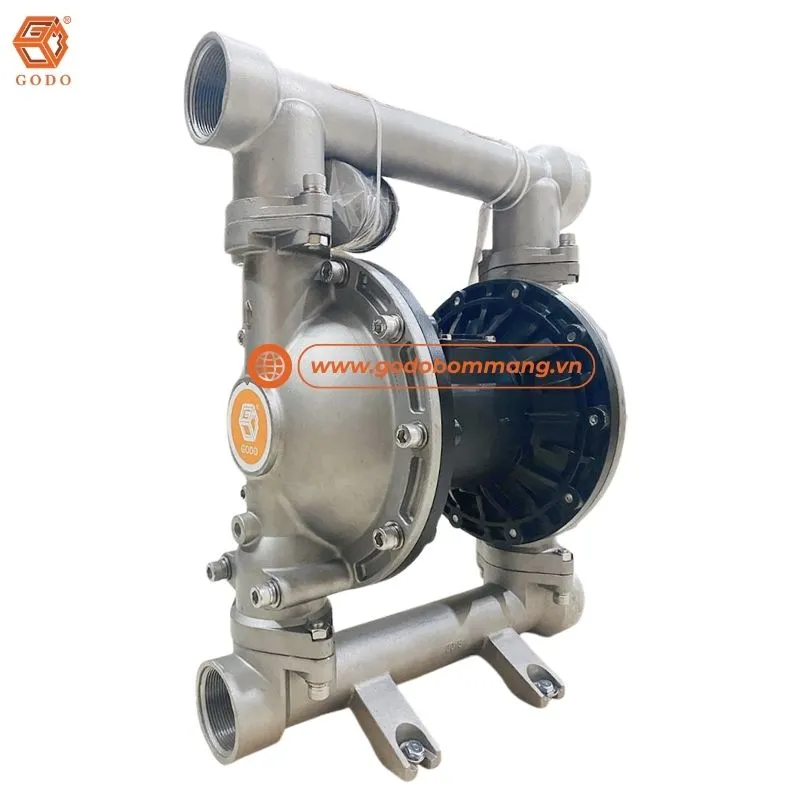

Giới Thiệu Tổng Quan Về Bơm Màng GODO QBY3-50PTFF

GODO QBY3-50PTFF là dòng bơm màng khí nén của thương hiệu GODO Trung Quốc, được thiết kế chuyên dụng cho các ứng dụng vận chuyển hóa chất, dung môi, lưu chất có độ nhớt trung bình và các loại chất lỏng cần khả năng kháng ăn mòn cao.

Điểm nổi bật của model này nằm ở sự kết hợp giữa:

• Thân bơm inox 304 chống oxy hóa.
• Màng PTFE (Teflon) chịu hóa chất.
• Cơ chế dẫn động bằng khí nén.
• Khả năng tự hút và chạy khô.
• Thiết kế dễ tháo lắp bảo trì.

Khác với nhiều dòng máy bơm hóa chất thông thường, GODO QBY3-50PTFF sử dụng nguyên lý chuyển động của hai màng bơm để tạo lực hút và lực đẩy lưu chất, giúp quá trình vận chuyển diễn ra ổn định mà không cần phớt cơ khí.

Nhờ đó thiết bị giảm nguy cơ rò rỉ hóa chất trong quá trình vận hành.

Thông Số Kỹ Thuật Bơm Màng GODO QBY3-50PTFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO QBY3-50PTFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng
Loại bơm	Bơm màng khí nén
Cỡ cổng hút/xả	2 inch
Vật liệu thân bơm	Inox 304
Vật liệu màng bơm	PTFE (Teflon)
Lưu lượng tối đa	378.5 lít/phút (~ 23 m³/h)
Áp lực tối đa	8.4 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có
Bơm lưu chất có hạt	Có

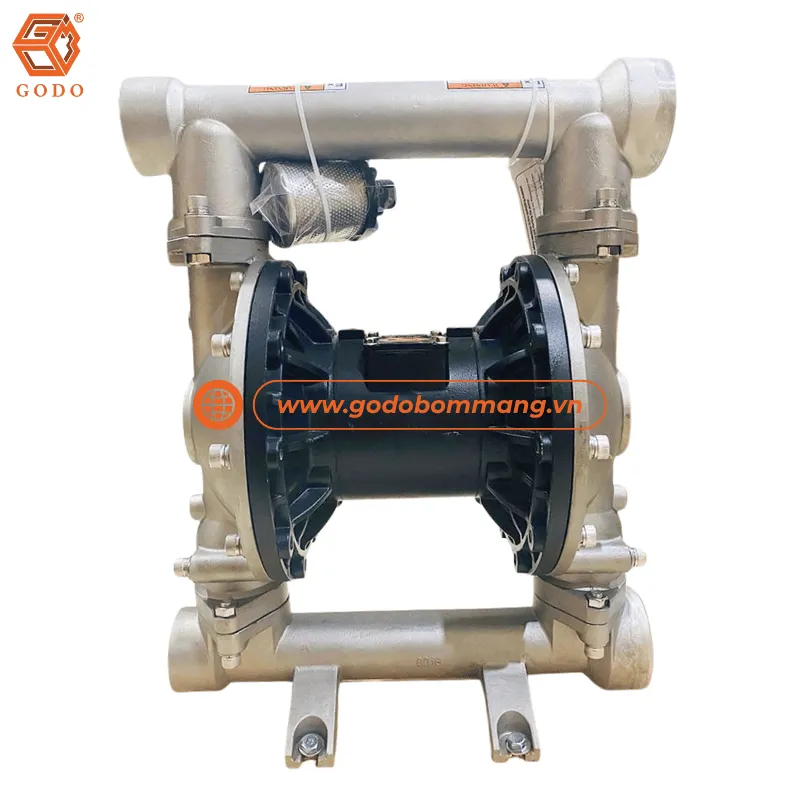

Cấu Tạo Của Màng Bơm GODO QBY3-50PTFF

1. Thân Bơm

Thân bơm là bộ phận chịu trách nhiệm chứa và dẫn lưu chất trong suốt quá trình vận hành.

Đối với dòng GODO QBY3-50PTFF, phần thân được chế tạo từ inox 304 nhằm tăng khả năng chống oxy hóa và nâng cao độ bền cơ học.

Ưu điểm của thân inox 304:

• Chống ăn mòn trong môi trường hóa chất thông thường.
• Chịu va đập tốt.
• Dễ vệ sinh.
• Hạn chế bám cặn.

Thiết kế thân bơm dạng đối xứng còn giúp lưu chất di chuyển ổn định hơn trong quá trình hút và xả.

2. Hệ Thống Màng Bơm

Màng bơm là bộ phận quan trọng nhất, ảnh hưởng trực tiếp đến hiệu quả hút đẩy và độ ổn định khi vận hành.

Model màng bơm QBY3-50PTFF sử dụng:

Màng chính PTFE

Là lớp tiếp xúc trực tiếp với lưu chất, có khả năng kháng hóa chất, chịu nhiệt tốt và tăng tuổi thọ thiết bị.

Màng phụ hỗ trợ

Lắp phía sau màng chính để hấp thụ lực khí nén, tăng độ đàn hồi và bảo vệ màng PTFE khi vận hành.

3. Bộ Van Bi Và Đế Bi

Bộ phận này kiểm soát hướng dòng chảy, giúp bơm vận hành ổn định và hạn chế chảy ngược. Cấu tạo gồm:

Bi van

Bi van đóng mở để điều hướng lưu chất đúng chiều và hạn chế chảy ngược.

Đế bi

Đế bi tạo độ kín, giúp kiểm soát lưu chất ổn định trong quá trình vận hành, giúp bơm duy trì áp lực ổn định và giảm thất thoát lưu lượng.

4. Hệ Thống Phân Phối Khí

Là bộ phận trung tâm điều khiển chuyển động của bơm, phân phối khí nén luân phiên giữa hai buồng màng. Nhờ đó máy vận hành ổn định và duy trì quá trình hút – đẩy lưu chất liên tục.

Bao gồm:

Van chia khí

Phân phối khí luân phiên giữa hai buồng, giúp màng bơm chuyển động nhịp nhàng và ổn định.

Trục kết nối

Đồng bộ chuyển động của hai màng, giúp quá trình hút – đẩy diễn ra ổn định.

Bộ giảm thanh

Giảm tiếng ồn trong quá trình vận hành, đồng thời giúp máy hoạt động êm hơn và ổn định hơn.

Nguyên Lý Hoạt Động Của Bơm Màng GODO QBY3-50PTFF

Cơ Chế Hoạt Động

Thiết bị vận hành dựa trên áp lực khí nén cấp vào bộ chia khí, sau đó phân phối luân phiên đến hai buồng bơm để tạo chuyển động qua lại cho hai màng bơm.

Nhờ cơ chế này, một bên màng hút lưu chất vào buồng bơm, bên còn lại đẩy lưu chất ra ngoài. Quá trình hút – đẩy diễn ra liên tục, giúp dòng chảy ổn định và phù hợp với các ứng dụng bơm hóa chất, lưu chất ăn mòn.

Giai Đoạn Hút

Khí nén được cấp vào buồng khí sẽ đẩy màng dịch chuyển, tạo chênh lệch áp suất trong khoang bơm. Ở buồng còn lại, áp suất âm hình thành giúp hút lưu chất vào bên trong qua van hút.

Quá trình này diễn ra liên tục, giúp bơm vận hành ổn định và hiệu quả trong nhiều điều kiện làm việc.

Giai Đoạn Đẩy

Khí nén được phân phối luân phiên vào hai buồng bơm, làm hai màng chuyển động qua lại liên tục. Khi màng dịch chuyển, áp lực tăng lên và đẩy lưu chất qua van một chiều ra cổng xả.

Ở buồng còn lại, áp suất âm được tạo ra để hút lưu chất mới vào bên trong, giúp bơm vận hành ổn định và hạn chế rò rỉ.

Ưu Điểm Nổi Bật Của Màng Bơm GODO QBY3-50PTFF

Khả Năng Chống Ăn Mòn Tốt

Điểm nổi bật lớn nhất của GODO QBY3-50PTFF nằm ở hệ thống màng bơm sử dụng vật liệu PTFE (Teflon).

Đây là vật liệu được ứng dụng phổ biến trong các dòng máy bơm màng hóa chất nhờ khả năng làm việc với nhiều loại lưu chất có tính ăn mòn như:

• Axit.
• Kiềm.
• Dung môi công nghiệp.
• Hóa chất xử lý nước.
• Dung dịch tẩy rửa.

Màng PTFE giúp giảm tác động hóa học, tăng độ bền và giữ máy vận hành ổn định.

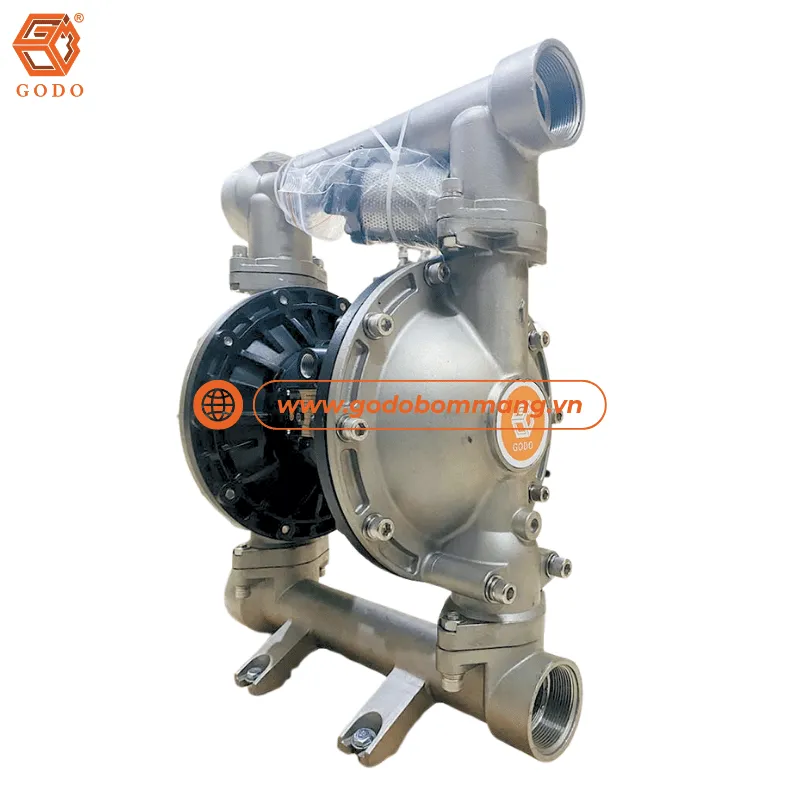

Thân Bơm Inox Chắc Chắn, Độ Bền Cao

Khác với các dòng bơm thân nhựa hoặc hợp kim thông thường, GODO QBY3-50PTFF sử dụng thân bơm inox 304.

Ưu điểm gồm:

• Chống oxy hóa tốt.
• Chịu môi trường ẩm.
• Dễ vệ sinh.
• Giảm hiện tượng ăn mòn bề mặt.

Nhờ đó thiết bị phù hợp cho nhiều môi trường sản xuất công nghiệp yêu cầu độ ổn định cao.

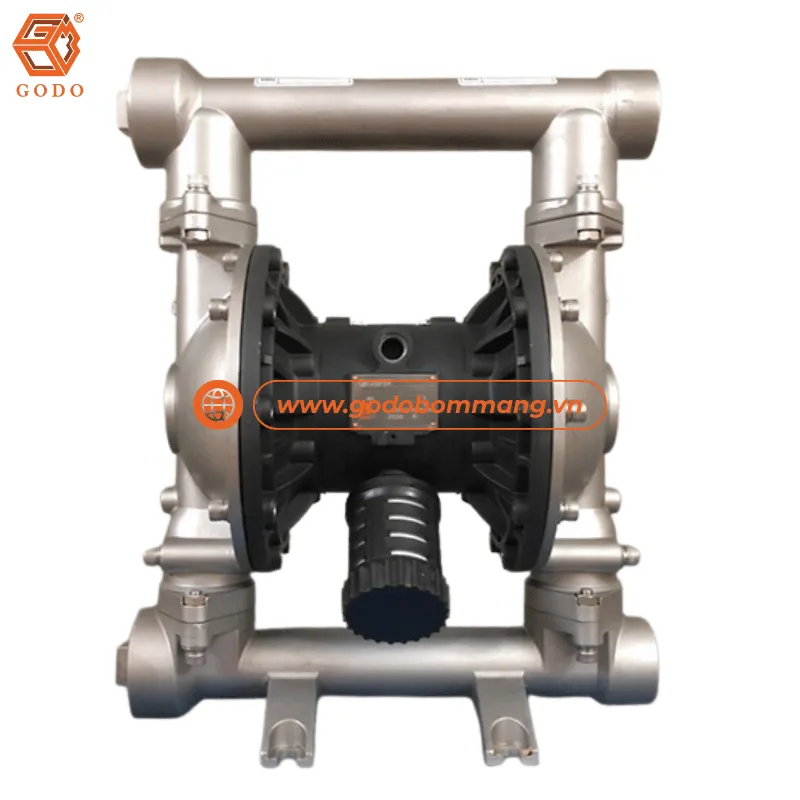

Vận Hành Bằng Khí Nén An Toàn

Máy chạy bằng khí nén nên an toàn hơn bơm điện trong nhiều môi trường đặc biệt.

Ưu điểm:

• Không phát sinh tia lửa
• Giảm nguy cơ cháy nổ
• Phù hợp khu vực có dung môi

Đây là lý do nhiều doanh nghiệp chọn bơm màng khí nén hóa chất.

Tự Hút Và Chạy Khô Hiệu Quả

Máy có khả năng tự hút, không cần mồi bơm và có thể chạy khô trong thời gian ngắn.

Điều này giúp:

• Vận hành linh hoạt hơn
• Giảm thao tác chuẩn bị
• Hạn chế sự cố khi sử dụng

Đây là ưu điểm quan trọng trong các hệ thống bơm hóa chất.

Dễ Bảo Trì Và Thay Thế Màng Bơm

Thiết kế module giúp tháo lắp nhanh, thuận tiện khi bảo trì.

Lợi ích:

• Giảm thời gian dừng máy
• Tiết kiệm chi phí sửa chữa
• Dễ thay linh kiện

Với doanh nghiệp vận hành liên tục, đây là điểm cộng lớn.

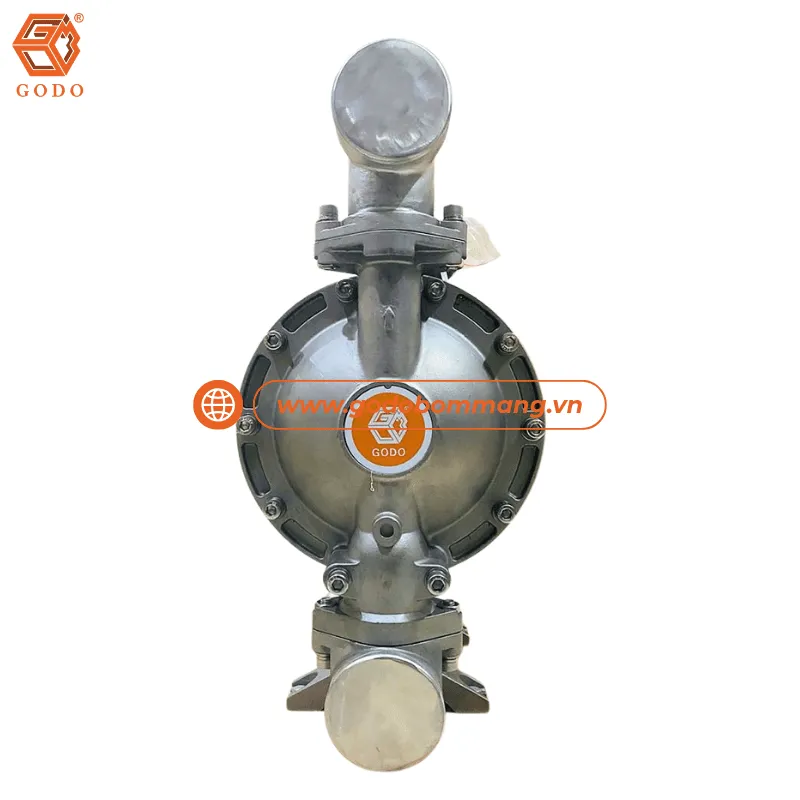

Ứng Dụng Thực Tế Của Bơm Màng GODO QBY3-50PTFF

Ngành Hóa Chất Và Dung Môi

Thiết bị phù hợp cho:

• Hóa chất có tính ăn mòn cao như các loại axit mạnh, bazơ, kiềm, nước xà phòng và chất tẩy rửa công nghiệp.
• Dung môi dễ cháy nổ như cồn, rượu, axeton, benzene.

Nhờ thân inox và màng Teflon có khả năng chịu được hầu hết các loại chất ăn mòn, máy có thể vận chuyển ổn định nhiều loại lưu chất trong môi trường công nghiệp khắc nghiệt.

Ngành Sản Xuất Sơn, Keo Và Mực In

Thiết bị phù hợp với chất lỏng có độ nhớt cao như:

• Bơm truyền tải sơn mài, sơn nước và các chất dung môi pha sơn.
• Vận chuyển mực in công nghiệp.
• Bơm keo dán, nguyên liệu pha keo.

Máy chạy bằng khí nén nên hạn chế phát sinh nhiệt, giúp bảo vệ chất lượng lưu chất.

Ngành Xử Lý Nước

QBY3-50PTFF có thể dùng cho môi trường có cặn hoặc bùn nhẹ, giúp duy trì lưu lượng ổn định và hạn chế tắc nghẽn.

Ứng dụng phổ biến:

• Bơm nước thải lẫn hóa chất ăn mòn, bùn thải hoặc hỗn hợp bùn nước tại các nhà máy xử lý nước thải tập trung.
• Bơm cấp thoát nước, hút nước lẫn bùn cát trong hầm mỏ sâu.

Ngành Thực Phẩm Và Chế Biến

Với vật liệt inox 304 và màng PTFE, máy có thể dùng cho một số lưu chất thực phẩm phù hợp.

• Thực phẩm & Đồ uống: Như sữa, nước trái cây, dầu ăn, nước mắm, nước tương, nước đường, tương ớt.
• Dược phẩm: Các loại thuốc dạng lỏng, thực phẩm chức năng, nguyên liệu thuốc hoặc xi-rô trong quy trình sản xuất khép kín.

Doanh nghiệp cần kiểm tra yêu cầu tiêu chuẩn lưu chất trước khi lựa chọn.

Hướng Dẫn Lựa Chọn Màng Bơm GODO QBY3-50PTFF Phù Hợp

Chọn Theo Loại Lưu Chất

• Hóa chất thông thường → ưu tiên PTFE.
• Dung môi → cần kiểm tra tương thích vật liệu.
• Chất đặc → chọn đúng kích thước bơm.

Chọn Theo Vật Liệu Thân Bơm

• Inox 304 → chống oxy hóa tốt.
• Nhựa → hóa chất phổ thông.
• Inox cao cấp → môi trường yêu cầu vệ sinh cao.

Chọn Theo Điều Kiện Nhiệt Độ

Nếu hệ thống làm việc nhiệt độ cao, doanh nghiệp nên cân nhắc các dòng máy bơm chịu nhiệt có vật liệu phù hợp.

Chọn Theo Lưu Lượng

Không nên chọn dư công suất quá lớn vì sẽ làm tăng chi phí đầu tư và tiêu hao khí nén.

Hướng Dẫn Lắp Đặt Và Bảo Trì Màng Bơm GODO QBY3-50PTFF

Chuẩn Bị Trước Khi Lắp

Trước khi lắp đặt, cần kiểm tra các hạng mục sau:

• Máy nén khí phải ổn định và đủ áp suất cho bơm.
• Nên lắp bộ lọc khí để loại bỏ hơi nước, bụi bẩn và tạp chất.
• Đường ống hút/xả cần đúng kích thước, hạn chế gấp khúc và tắc nghẽn.

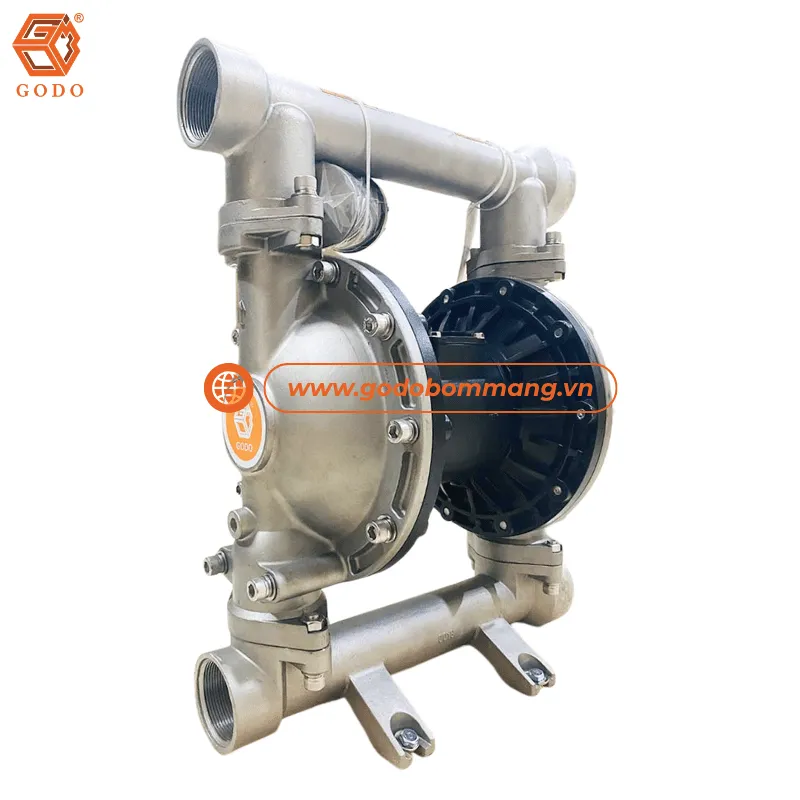

• Vị trí lắp đặt nên bằng phẳng, chắc chắn, thuận tiện cho bảo trì.
• Cần xác định rõ loại lưu chất để chọn phụ kiện và kết nối phù hợp.

Quy Trình Lắp Đặt

Bước 1. Cố định thân bơm

Đặt bơm trên bề mặt phẳng, chắc chắn và cố định bằng giá đỡ hoặc bulong.

Bước 2. Kết nối đường hút

Lắp đường hút kín, ngắn nhất có thể và hạn chế các đoạn cong gấp.

Bước 3. Kết nối đường xả

Lắp đường xả đúng hướng, kín khít và dùng phụ kiện phù hợp với lưu chất.

Bước 4. Kết nối khí nén

Kết nối nguồn khí nén vào đúng cổng cấp khí và lắp bộ điều áp, bộ lọc khí.

Bước 5. Kiểm tra độ kín

Kiểm tra toàn bộ mối nối, đường ống và cổng kết nối trước khi chạy thử.

Lưu Ý Khi Vận Hành

• Không vận hành bơm vượt quá áp suất khí nén cho phép.
• Theo dõi âm thanh và độ rung của máy trong quá trình hoạt động.
• Kiểm tra định kỳ tình trạng màng bơm, van bi và các bộ phận tiếp xúc với lưu chất.
• Không để bơm hoạt động trong điều kiện thiếu khí nén hoặc nguồn khí không ổn định.
• Nếu phát hiện lưu lượng giảm bất thường, cần dừng máy để kiểm tra ngay.

Việc tuân thủ đúng hướng dẫn vận hành không chỉ giúp thiết bị làm việc ổn định mà còn hạn chế tối đa hư hỏng phát sinh trong quá trình sử dụng lâu dài.

Bảo Trì Định Kỳ

Bảo trì định kỳ giúp màng bơm hoạt động ổn định và kéo dài tuổi thọ thiết bị. Vì thế các việc cần làm thường xuyên:

• Kiểm tra van bi để đảm bảo đóng mở chính xác.
• Vệ sinh buồng bơm sau khi sử dụng.
• Quan sát màng bơm để phát hiện mòn, nứt hoặc biến dạng.
• Kiểm tra gioăng, đế bi và bộ phận khí nén.
• Thay màng bơm khi có dấu hiệu lão hóa.

Bảo trì đúng lịch sẽ giúp máy vận hành bền bỉ, hạn chế rò rỉ và đáp ứng tốt nhu cầu bơm hóa chất trong công nghiệp.

Tham Khảo Giá Màng Bơm GODO QBY3-50PTFF

Giá của màng bơm GODO QBY3-50PTFF trên thị trường có thể thay đổi tùy theo từng thời điểm và cấu hình sản phẩm cụ thể.

Đây là dòng bơm màng được nhiều doanh nghiệp quan tâm nhờ khả năng chống ăn mòn tốt, vận hành bằng khí nén an toàn và phù hợp với nhiều ứng dụng công nghiệp khác nhau.

Một số yếu tố ảnh hưởng đến giá bán của sản phẩm gồm:

• Cấu hình vật liệu thân bơm và màng bơm.
• Chi phí nhập khẩu tại từng thời điểm.
• Số lượng đặt hàng của khách hàng.
• Chính sách phân phối và bảo hành của đơn vị cung cấp.
• Phụ kiện đi kèm hoặc yêu cầu lắp đặt riêng theo hệ thống.

Để nhận được báo giá chính xác và phù hợp nhất, doanh nghiệp nên liên hệ trực tiếp với đơn vị phân phối chính hãng.

Việc này không chỉ giúp lựa chọn đúng model mà còn tối ưu ngân sách đầu tư, tránh mua sai cấu hình gây lãng phí trong quá trình sử dụng.

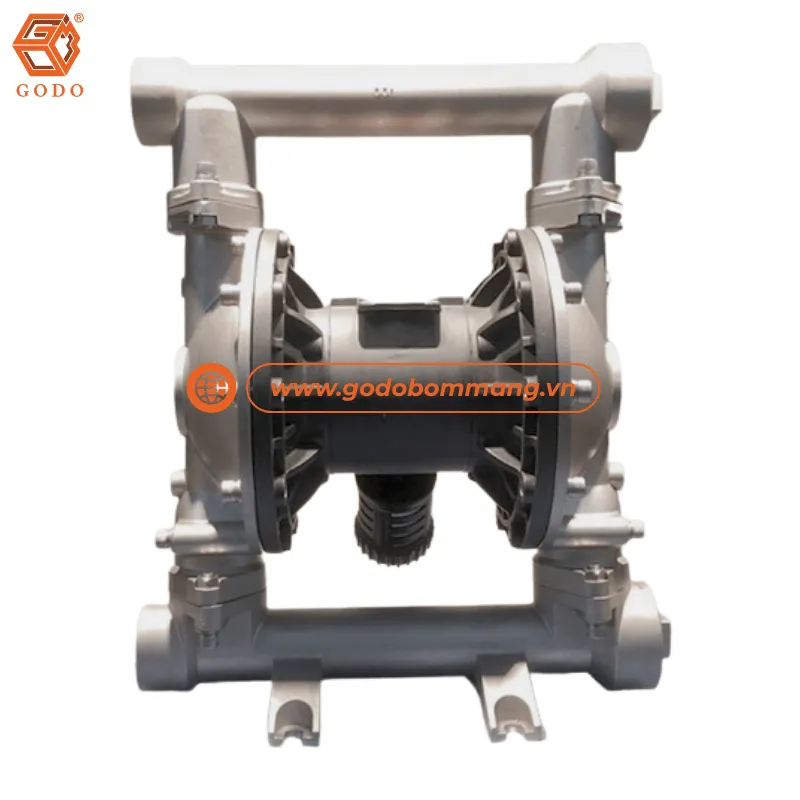

LIÊN HỆ ĐỂ NHẬN TƯ VẤN, MUA MÁY BƠM MÀNG TỪ TRASO

Việc lựa chọn đúng đơn vị cung cấp sẽ giúp doanh nghiệp tối ưu hiệu quả đầu tư, đảm bảo thiết bị vận hành ổn định và thuận tiện trong quá trình bảo trì lâu dài.

Nếu quý khách đang tìm địa chỉ mua máy bơm màng GODO QBY3-50PTFF chính hãng cho hệ thống hóa chất, xử lý nước, sơn, dung môi hoặc các ứng dụng công nghiệp đặc thù, TRASO là lựa chọn đáng cân nhắc.

Chúng tôi cung cấp giải pháp tư vấn theo nhu cầu thực tế của từng dự án, hỗ trợ lựa chọn cấu hình phù hợp với lưu chất, môi trường vận hành và ngân sách đầu tư.

Cam kết khi mua máy bơm màng GODO QBY3-50PTFF tại TRASO

• Cung cấp máy bơm màng GODO chính hãng.
• Đầy đủ chứng từ CO/CQ theo tiêu chuẩn nhà sản xuất.
• Tư vấn lựa chọn model phù hợp từng ứng dụng thực tế.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Bảo hành theo chính sách hãng.
• Cung cấp linh kiện và màng bơm thay thế khi cần.
• Hỗ trợ giao hàng nhanh trên toàn quốc.

Đội ngũ kỹ thuật của TRASO luôn sẵn sàng hỗ trợ doanh nghiệp lựa chọn đúng thiết bị nhằm nâng cao hiệu suất vận hành và tối ưu chi phí lâu dài.

Liên hệ ngay để nhận tư vấn kỹ thuật và báo giá máy bơm màng GODO QBY3-50PTFF mới nhất.
