Bơm màng điện là gì? Khi nào nên dùng thay bơm khí nén?
Bơm màng điện được dùng để vận chuyển hóa chất, bùn, sơn và nhiều chất lỏng có độ nhớt cao. Thiết bị sử dụng động cơ điện nên không cần hệ thống cấp khí nén riêng. Đây là lựa chọn đáng cân nhắc khi nhà máy cần bơm liên tục, giảm tiếng ồn hoặc kiểm soát lưu lượng tốt hơn. Tuy nhiên, bơm điện không phù hợp với mọi điều kiện vận hành. Bài viết dưới đây TRASO sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý và thời điểm nên dùng bơm màng điện thay bơm màng khí nén.

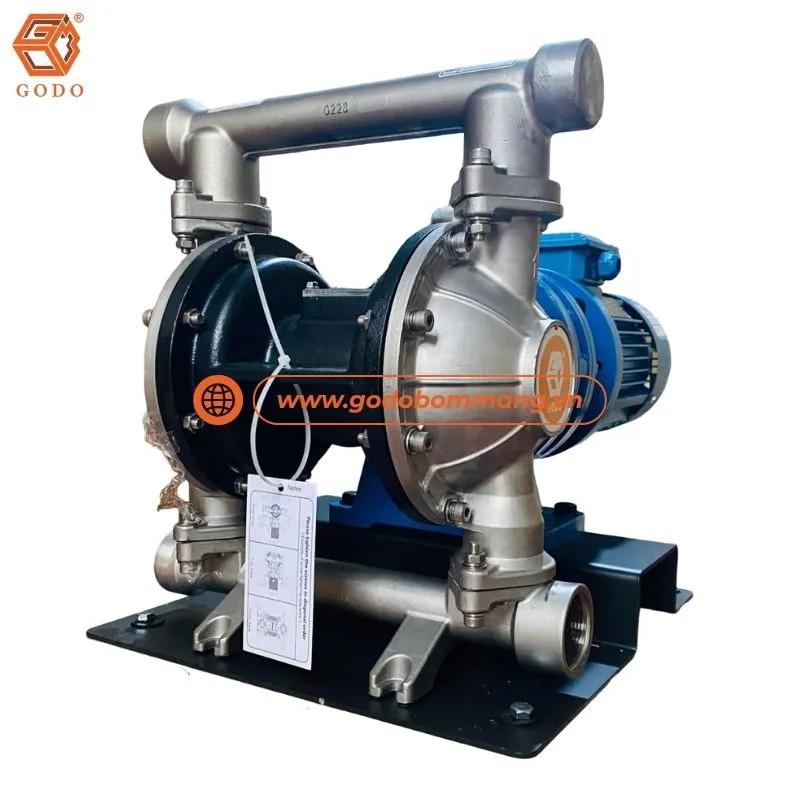

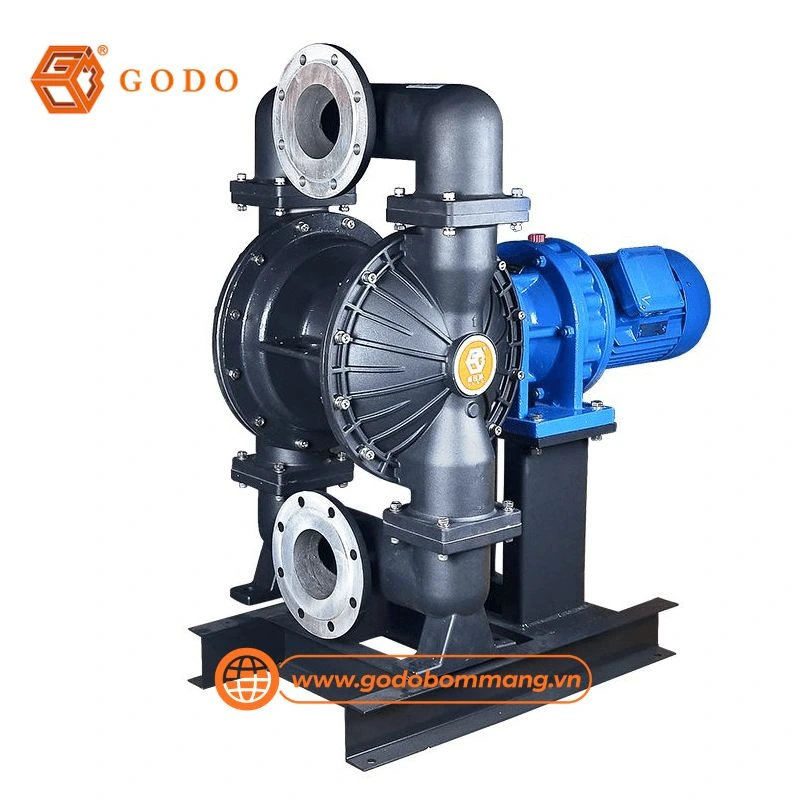

Bơm màng điện là gì?
Bơm màng điện là loại bơm thể tích sử dụng động cơ điện để làm màng bơm chuyển động qua lại. Chuyển động này tạo ra chu kỳ hút và đẩy chất lỏng.
Trên thị trường hiện có nhiều thiết kế bơm màng dùng điện. Trong đó, bơm màng đôi chạy điện, còn gọi là EODD, thường được dùng để thay thế bơm màng khí nén trong công nghiệp.
Cần phân biệt ba loại thiết bị sau:
| Loại bơm | Nguồn động lực | Đặc điểm chính |
| Bơm màng điện | Động cơ điện | Phù hợp với hoạt động liên tục và hệ thống không có khí nén |
| Bơm màng khí nén | Khí nén | Linh hoạt, dễ điều chỉnh và phù hợp nhiều môi trường đặc thù |
| Bơm định lượng màng | Động cơ điện hoặc điện từ | Cấp hóa chất với lưu lượng nhỏ và độ chính xác cao |
Bơm màng điện thông thường không mặc nhiên là bơm định lượng. Nếu cần châm hóa chất chính xác, người dùng phải chọn dòng bơm định lượng chuyên dụng.
Xem thêm: So sánh bơm màng khí nén và bơm trục vít
Cấu tạo và nguyên lý hoạt động Bơm màng điện

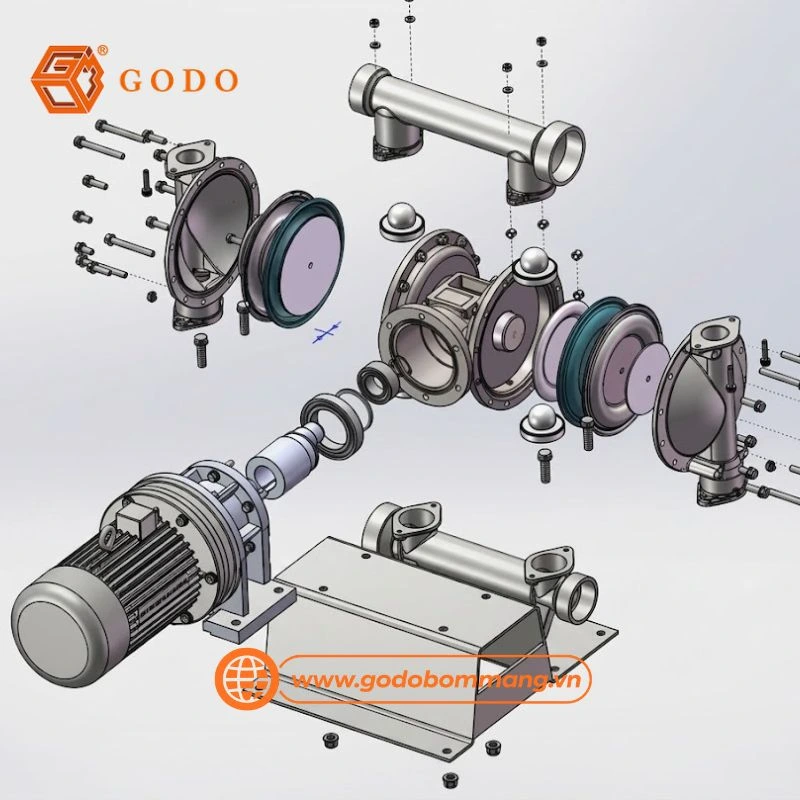

Bơm màng điện gồm động cơ, bộ truyền động, màng bơm, buồng bơm và hệ thống van. Các bộ phận phối hợp tạo chu kỳ hút – đẩy, giúp chất lỏng di chuyển theo một hướng.
Cấu tạo cơ bản của bơm màng điện
Tùy thiết kế, cấu tạo của máy có thể thay đổi. Tuy nhiên, một hệ thống cơ bản thường gồm các bộ phận sau:
- Động cơ điện: Cung cấp năng lượng cho toàn bộ quá trình vận hành. Động cơ cần phù hợp với điện áp, công suất và môi trường lắp đặt.
- Bộ truyền động: Chuyển chuyển động quay của động cơ thành chuyển động qua lại. Bộ phận này có thể sử dụng hộp giảm tốc, trục khuỷu hoặc cơ cấu truyền động riêng.
- Màng bơm: Trực tiếp thay đổi thể tích buồng chứa chất lỏng. Vật liệu màng thường được chọn theo tính ăn mòn, nhiệt độ và độ mài mòn của môi chất.
- Buồng bơm và thân bơm: Tiếp xúc trực tiếp với chất lỏng. Vật liệu phổ biến gồm gang, nhôm, inox, PP và PVDF.
- Van hút và van xả: Kiểm soát hướng di chuyển của chất lỏng. Van thường gồm bi van, đế van và lồng bi.

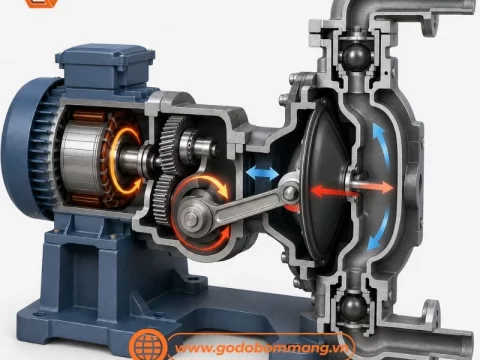

Nguyên lý hoạt động của bơm màng điện
Động cơ điện làm bộ truyền động chuyển động. Màng bơm sau đó dịch chuyển qua lại để thay đổi thể tích buồng chất lỏng.
| Giai đoạn | Hoạt động bên trong bơm |
| Chu kỳ hút | Màng lùi lại, thể tích buồng tăng và áp suất giảm. Chất lỏng mở van hút rồi đi vào buồng bơm |
| Chuyển đổi | Bộ truyền động đổi hướng chuyển động của màng. Van hút bắt đầu đóng lại |
| Chu kỳ đẩy | Màng tiến về phía trước, ép chất lỏng mở van xả và đi ra khỏi bơm |
| Lặp chu kỳ | Quá trình hút và đẩy tiếp tục theo tốc độ vận hành đã thiết lập |
Ưu điểm và hạn chế của bơm màng điện
Bơm màng điện có lợi thế về năng lượng và khả năng điều khiển. Tuy nhiên, người dùng cần xem xét chi phí đầu tư và yêu cầu an toàn điện.
| Nội dung | Đánh giá thực tế |
| Không cần khí nén | Không phải đầu tư máy nén, bình chứa và đường ống khí nếu nhà máy chưa có sẵn |
| Tiết kiệm năng lượng | Có lợi thế khi thiết bị hoạt động nhiều giờ với tải tương đối ổn định |
| Kiểm soát lưu lượng | Một số dòng hỗ trợ điều chỉnh tốc độ hoặc kết nối hệ thống điều khiển |
| Giảm tiếng ồn | Không có tiếng khí xả và bộ giảm thanh như bơm màng khí nén |
| Xử lý chất lỏng khó | Có thể bơm hóa chất, bùn, chất nhớt hoặc chất có hạt nếu chọn đúng cấu hình |
| Chi phí đầu tư | Giá bơm, tủ điện và thiết bị điều khiển ban đầu có thể cao |
| An toàn cháy nổ | Cần sử dụng động cơ và thiết bị điện phù hợp với phân vùng nguy hiểm |
| Bảo trì | Ngoài màng và van, hệ thống còn có động cơ cùng bộ truyền động cần kiểm tra |
| Chạy khô | Phụ thuộc vào thiết kế và giới hạn của từng dòng bơm |
| Đóng van đầu xả | Không được mặc định bơm có thể tự dừng khi đường xả đóng |
So sánh bơm màng điện và bơm màng khí nén
Hai loại bơm cùng sử dụng màng để vận chuyển chất lỏng. Điểm khác biệt lớn nhất nằm ở nguồn động lực, chế độ vận hành và hạ tầng cần thiết.
| Tiêu chí | Bơm màng điện | Bơm màng khí nén |
| Nguồn động lực | Động cơ điện | Khí nén |
| Hạ tầng cần có | Nguồn điện và thiết bị bảo vệ | Máy nén, bộ lọc và đường ống khí |
| Chi phí mua bơm | Thường cao hơn | Thường thấp hơn |
| Chi phí vận hành | Phù hợp với nhu cầu chạy liên tục | Phụ thuộc hiệu suất hệ thống khí nén |
| Điều chỉnh lưu lượng | Điều chỉnh tốc độ nếu hệ thống hỗ trợ | Điều chỉnh lượng khí và áp suất khí cấp |
| Tiếng ồn | Thường thấp hơn | Có tiếng van khí và khí xả |
| Khí xả | Không phát sinh | Có khí thoát qua bộ giảm thanh |
| Khả năng di chuyển | Phụ thuộc nguồn điện và tủ điều khiển | Dễ bố trí nếu có đường khí phù hợp |
| Chạy gián đoạn | Cần kiểm tra tần suất đóng mở motor | Linh hoạt với nhiều chu kỳ hoạt động |
| Tự mồi | Phụ thuộc thiết kế từng dòng | Thường có khả năng tự mồi tốt |
| Chạy khô | Không phải model nào cũng hỗ trợ | Nhiều dòng có thể chạy khô trong giới hạn |
| Môi trường cháy nổ | Cần thiết bị điện đạt chuẩn | Có lợi thế nếu chọn đúng vật liệu và nối đất |
| Bảo trì | Kiểm tra cả phần bơm và truyền động | Tập trung vào màng, van và bộ chia khí |
Khi nào nên dùng bơm màng điện thay bơm khí nén?
Bơm màng điện phù hợp khi nguồn điện thuận tiện và thiết bị cần vận hành ổn định. Doanh nghiệp nên đánh giá tổng chi phí thay vì chỉ so sánh giá mua ban đầu.
Trường hợp nên chuyển sang bơm màng điện
Bơm màng điện đáng cân nhắc khi doanh nghiệp muốn giảm phụ thuộc vào khí nén và kiểm soát chi phí vận hành dài hạn.
- Nhà máy chưa có hệ thống khí nén: Dùng bơm điện giúp tránh đầu tư thêm máy nén, bình tích áp, bộ lọc và đường ống khí.
- Bơm hoạt động liên tục: Thiết bị phù hợp với dây chuyền chạy nhiều giờ mỗi ngày, có lưu lượng và áp suất tương đối ổn định.
- Cần giảm chi phí năng lượng: Động cơ điện có thể hạn chế tổn thất phát sinh trong quá trình nén, xử lý và phân phối khí.
- Yêu cầu điều chỉnh lưu lượng: Một số dòng bơm hỗ trợ biến tần, PLC hoặc cảm biến để thay đổi tốc độ theo nhu cầu.
- Khu vực cần giảm tiếng ồn: Bơm điện không tạo tiếng xả khí nên phù hợp với nhà xưởng kín hoặc vị trí gần người lao động.
Trường hợp nên tiếp tục dùng bơm khí nén
Bơm khí nén vẫn phù hợp với hệ thống đã có nguồn khí ổn định hoặc yêu cầu vận hành linh hoạt trong điều kiện đặc thù.
- Nhà máy có sẵn khí nén: Nguồn khí còn đủ công suất sẽ giúp doanh nghiệp tận dụng hạ tầng hiện có.
- Bơm thường xuyên di chuyển: Thiết bị dễ kết nối tại nhiều vị trí đã bố trí đường cấp khí.
- Máy hoạt động gián đoạn: Bơm khí nén phù hợp với nhu cầu đóng mở nhiều lần hoặc chỉ chạy trong thời gian ngắn.
- Khu vực có nguy cơ cháy nổ: Nên giữ bơm khí nén nếu hệ thống điện chưa đáp ứng yêu cầu an toàn của khu vực lắp đặt.
- Điều kiện vận hành thay đổi: Bơm khí nén thường phù hợp hơn khi áp suất dao động hoặc có nguy cơ chạy khô. Tuy nhiên, vẫn phải kiểm tra giới hạn của từng model.
Cách chọn bơm màng điện phù hợp với hệ thống
Để chọn đúng thiết bị, doanh nghiệp cần cung cấp đầy đủ dữ liệu vận hành. Thiếu thông tin có thể dẫn đến lưu lượng thấp, màng nhanh hỏng hoặc motor quá tải.
| Tiêu chí | Thông tin cần xác định |
| Đặc tính chất lỏng | Tên chất, nồng độ, nhiệt độ, độ nhớt và mức độ ăn mòn |
| Hạt rắn | Kích thước, tỷ lệ, hình dạng và tính mài mòn |
| Lưu lượng | Lưu lượng trung bình, tối đa và mức cần điều chỉnh |
| Áp suất | Áp suất đầu xả, chiều cao nâng và tổn thất đường ống |
| Điều kiện hút | Chiều cao hút, chiều dài ống và khả năng tự mồi |
| Vật liệu tiếp xúc | Vật liệu thân, màng, bi van và đế van |
| Nguồn điện | Điện áp, số pha, tần số và công suất cho phép |
| Thời gian chạy | Số giờ vận hành mỗi ngày và số lần đóng mở |
| Môi trường lắp đặt | Độ ẩm, bụi, hóa chất và nguy cơ cháy nổ |
| Điều khiển | Nhu cầu dùng biến tần, PLC, cảm biến hoặc dừng khẩn cấp |
Có nên thay bơm khí nén bằng bơm màng điện?
Bơm màng điện phù hợp với hệ thống cần chạy liên tục, giảm tiếng ồn và hạn chế phụ thuộc vào khí nén. Thiết bị cũng có lợi thế khi nhà máy cần kiểm soát tốc độ hoặc kết nối hệ thống tự động.
Bơm màng khí nén phù hợp hơn với nhu cầu di chuyển, vận hành gián đoạn hoặc môi trường chưa có thiết bị điện đạt chuẩn. Đây cũng là lựa chọn nên giữ lại khi nhà máy đã có nguồn khí ổn định và dư công suất.
Trước khi chuyển đổi, doanh nghiệp cần so sánh tổng chi phí đầu tư và vận hành. Hãy gửi thông tin về lưu chất, lưu lượng, áp suất, nguồn điện và thời gian chạy cho TRASO. Đội ngũ kỹ thuật sẽ đối chiếu hai phương án và tư vấn loại bơm phù hợp với hệ thống.
