Trong các lĩnh vực xử lý nước thải, sản xuất công nghiệp và hóa chất, việc lựa chọn máy bơm công nghiệp có khả năng chống ăn mòn và vận hành ổn định là yếu tố quan trọng để đảm bảo hiệu quả sản xuất.

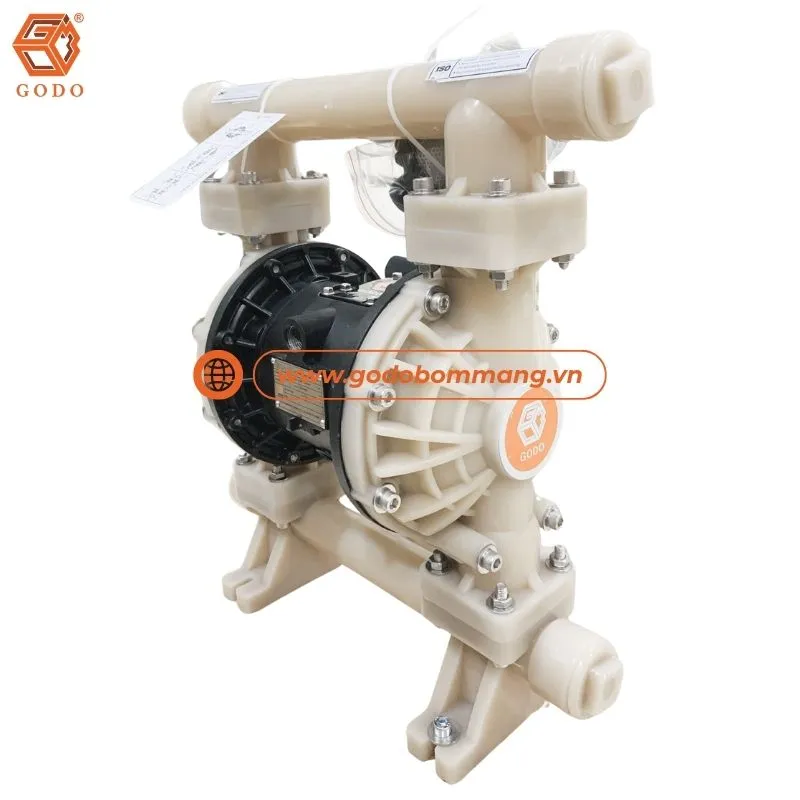

GODO QBY3-40FTFF là dòng máy bơm màng khí nén được thiết kế với thân PVDF, màng PTFE (Teflon) giúp vận chuyển hiệu quả nhiều loại bơm hóa chất, bơm axit và dung môi có tính ăn mòn cao.

Giới Thiệu Tổng Quan Về Máy Bơm Công Nghiệp GODO QBY3-40FTFF

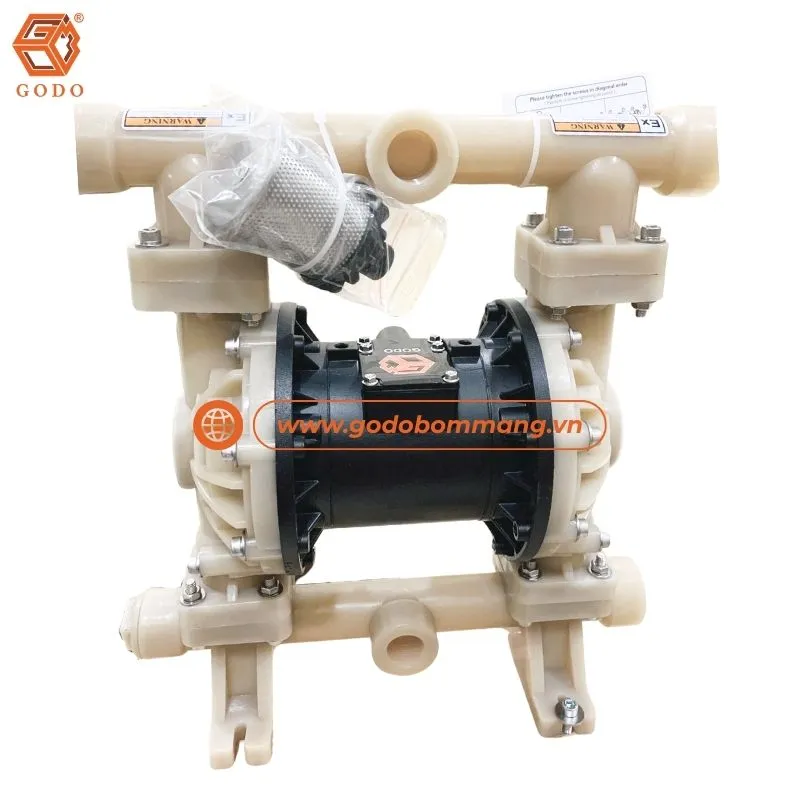

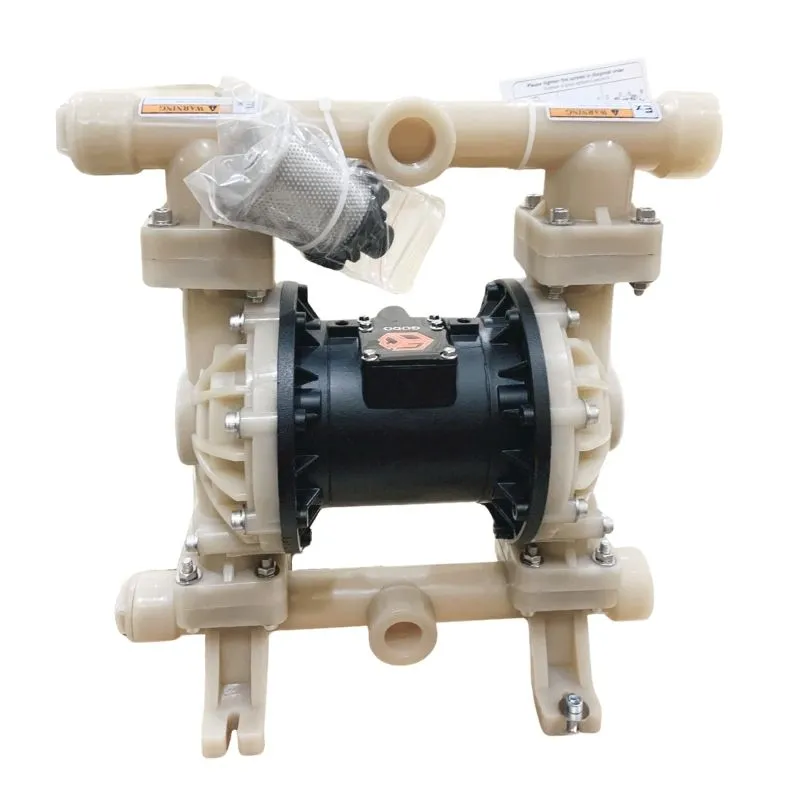

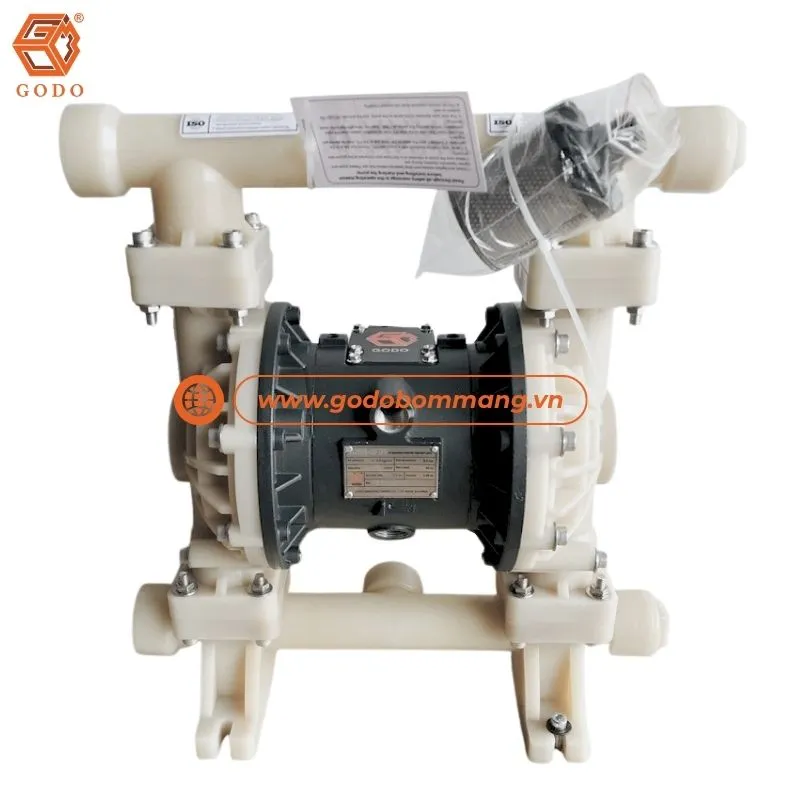

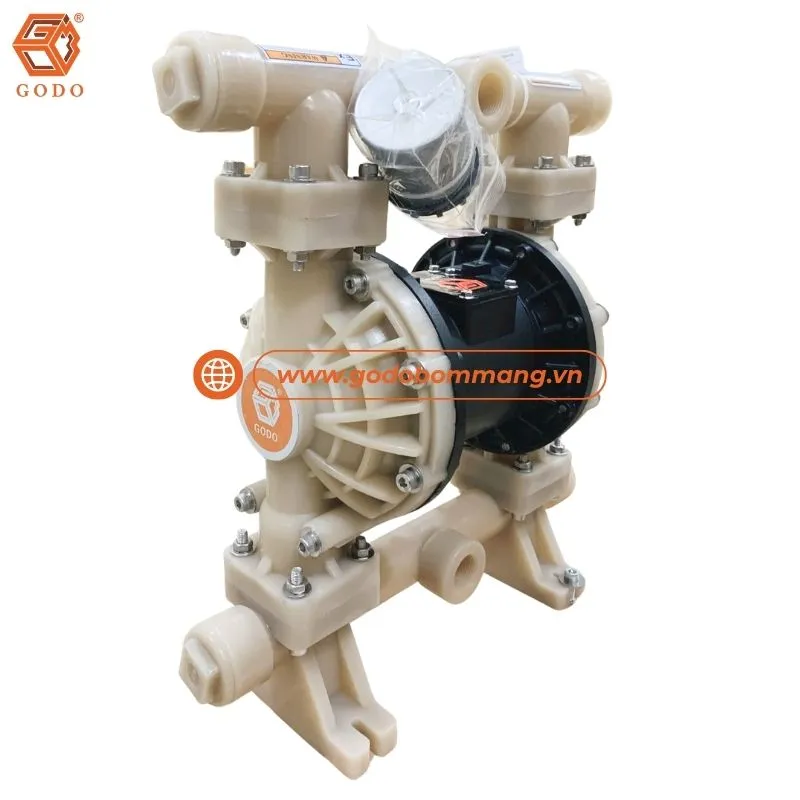

GODO QBY3-40FTFF là dòng máy bơm công nghiệp thuộc thế hệ QBY3 của thương hiệu GODO (Bianfeng), được phát triển chuyên biệt cho các ứng dụng vận chuyển hóa chất có tính ăn mòn mạnh, dung môi công nghiệp và nhiều loại lưu chất đặc biệt. Sản phẩm sử dụng cơ chế dẫn động bằng khí nén, không cần động cơ điện nên đảm bảo an toàn trong các môi trường có nguy cơ cháy nổ.

Điểm nổi bật của model này là thân bơm được chế tạo từ nhựa PVDF – vật liệu có khả năng kháng hóa chất vượt trội so với nhiều loại nhựa thông thường. Kết hợp với màng PTFE (Teflon), máy bơm có thể làm việc hiệu quả với nhiều loại axit, bazơ, dung môi và hóa chất oxy hóa mà vẫn đảm bảo độ bền lâu dài.

Không chỉ nổi bật về khả năng chống ăn mòn, GODO QBY3-40FTFF còn sở hữu nhiều ưu điểm như tự hút tốt, chạy khô không hư hỏng, bơm được chất lỏng có độ nhớt cao hoặc chứa hạt rắn nhỏ, đồng thời dễ dàng tháo lắp và bảo trì.

Đây là giải pháp tối ưu cho các doanh nghiệp đang tìm kiếm một máy bơm công nghiệp bền bỉ, an toàn và tiết kiệm chi phí vận hành.

Thông Số Kỹ Thuật Máy Bơm Công Nghiệp GODO QBY3-40FTFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO QBY3-40FTFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng
Loại bơm	Bơm màng khí nén
Cỡ cổng hút/xả	1 1/2 inch
Vật liệu thân bơm	PVDF
Vật liệu màng bơm	PTFE (Teflon)
Lưu lượng tối đa	170 lít/phút (~ 10.2 m³/h)
Áp lực tối đa	8.4 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có
Bơm lưu chất có hạt	Có



Cấu Tạo Của Máy Bơm Công Nghiệp GODO QBY3-40FTFF

Máy bơm công nghiệp GODO QBY3-40FTFF được thiết kế với kết cấu chắc chắn, sử dụng các vật liệu chuyên dụng nhằm đảm bảo khả năng chống ăn mòn, độ kín cao và vận hành ổn định trong môi trường hóa chất khắc nghiệt.

1. Thân Bơm PVDF

Thân bơm là bộ phận trực tiếp chứa và dẫn lưu chất trong quá trình vận hành.

Model QBY3-40FTFF được làm từ thân nhựa PVDF – loại vật liệu cao cấp nổi bật với khả năng kháng hóa chất, chịu nhiệt và chống lão hóa rất tốt. So với nhựa PP, PVDF có khả năng làm việc hiệu quả hơn với nhiều loại axit mạnh, dung môi và hóa chất oxy hóa.

Thân bơm gồm hai buồng chứa lưu chất đối xứng, kết nối với hệ thống ống góp hút và xả giúp lưu chất di chuyển liên tục, giảm tổn thất áp suất và nâng cao hiệu suất bơm.

Ưu điểm của thân PVDF

• Chống ăn mòn hóa chất tốt.
• Có khả năng chống lại nhiều loại axit và dung môi mạnh mẽ.
• Khả năng chịu nhiệt vượt trội hơn so với nhiều loại nhựa thông thường.
• Không bị oxi hóa khi tiếp xúc với môi trường hóa chất.

2. Hệ Thống Màng Bơm PTFE (Teflon)

Màng bơm là bộ phận trực tiếp tạo ra quá trình hút và đẩy lưu chất.

GODO QBY3-40FTFF sử dụng màng PTFE (Teflon) có khả năng kháng hóa chất gần như tuyệt đối, phù hợp với các ứng dụng bơm hóa chất, bơm axit và dung môi công nghiệp.

Màng chính PTFE

Ưu điểm:

• Chống ăn mòn các loại hóa chất gần như hoàn toàn.
• Chịu nhiệt cao.
• Hạn chế bám cặn.
• Độ bền cơ học tốt.

Màng phụ

Được lắp phía sau màng PTFE nhằm tăng khả năng đàn hồi, hấp thụ lực từ khí nén và kéo dài tuổi thọ của màng chính.

3. Bộ Bi Và Đế Bi PTFE

Máy được trang bị hệ thống van một chiều gồm bốn bộ bi và đế bi giúp điều khiển hướng dòng chảy của lưu chất.

Bi PTFE

Bi có dạng hình cầu, di chuyển lên xuống theo áp suất trong buồng bơm để đóng hoặc mở đường lưu chất.

Đế Bi PTFE

Đế bi được chế tạo từ PTFE, đảm bảo độ kín cao, hạn chế rò rỉ và ngăn hiện tượng chảy ngược.

Sự kết hợp giữa bi và đế bi PTFE giúp bơm màng hóa chất hoạt động ổn định ngay cả khi vận chuyển các loại hóa chất có tính ăn mòn mạnh hoặc dung dịch chứa hạt nhỏ.

4. Bộ Phân Phối Khí

Bao gồm:

Van chia khí

Van chia khí có nhiệm vụ phân phối khí nén luân phiên đến hai buồng khí, tạo chuyển động qua lại của hai màng bơm.

Trục kết nối

Trục kim loại liên kết trực tiếp hai màng bơm, giúp quá trình hút và đẩy diễn ra đồng thời, tạo dòng chảy liên tục.

Bộ giảm thanh

Được lắp tại cổng xả khí nhằm giảm tiếng ồn trong quá trình vận hành, góp phần cải thiện môi trường làm việc và tăng độ bền cho hệ thống khí nén.

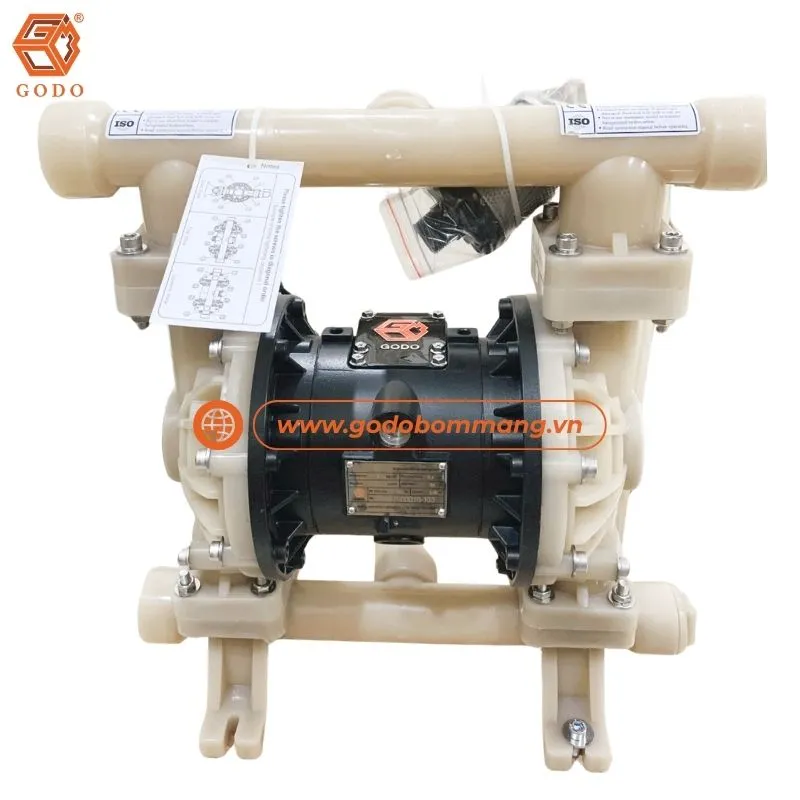

Nguyên Lý Hoạt Động Của Máy Bơm Công Nghiệp GODO QBY3-40FTFF

Cơ Chế Hoạt Động

Máy hoạt động bằng nguồn khí nén được cấp vào van chia khí. Van sẽ điều hướng khí nén luân phiên sang hai buồng khí, tạo chuyển động tịnh tiến qua lại của hai màng bơm.

Sự dịch chuyển liên tục này tạo ra áp suất âm để hút lưu chất vào và áp suất dương để đẩy lưu chất ra ngoài, giúp quá trình bơm diễn ra ổn định và liên tục.

Giai Đoạn Hút

Khí nén tác động lên một phía của màng bơm, tạo chân không trong buồng bơm. Khi đó, van bi đường hút mở để lưu chất được hút vào, trong khi van bi đường xả đóng nhằm ngăn dòng chảy ngược.

Giai Đoạn Đẩy

Sau khi van chia khí đổi chiều, khí nén được chuyển sang buồng đối diện, đẩy màng bơm dịch chuyển và ép lưu chất ra ngoài qua cổng xả. Đồng thời, màng còn lại thực hiện chu trình hút, giúp thiết bị duy trì lưu lượng ổn định trong suốt quá trình vận hành.

Ưu Điểm Nổi Bật Của Máy Bơm Công Nghiệp GODO QBY3-40FTFF

Khả Năng Chống Ăn Mòn Hóa Chất Vượt Trội

Điểm nổi bật nhất của GODO QBY3-40FTFF là toàn bộ các chi tiết tiếp xúc với lưu chất đều được chế tạo từ vật liệu có khả năng kháng hóa chất cao.

Thân bơm PVDF có thể chịu được nhiều loại axit vô cơ, bazơ, dung môi và hóa chất oxy hóa, trong khi màng PTFE cùng bi và đế bi PTFE giúp hạn chế hiện tượng ăn mòn, biến dạng hoặc lão hóa trong quá trình sử dụng.

Nhờ đó, máy đáp ứng tốt các ứng dụng bơm hóa chất có yêu cầu cao về độ an toàn và tuổi thọ thiết bị.

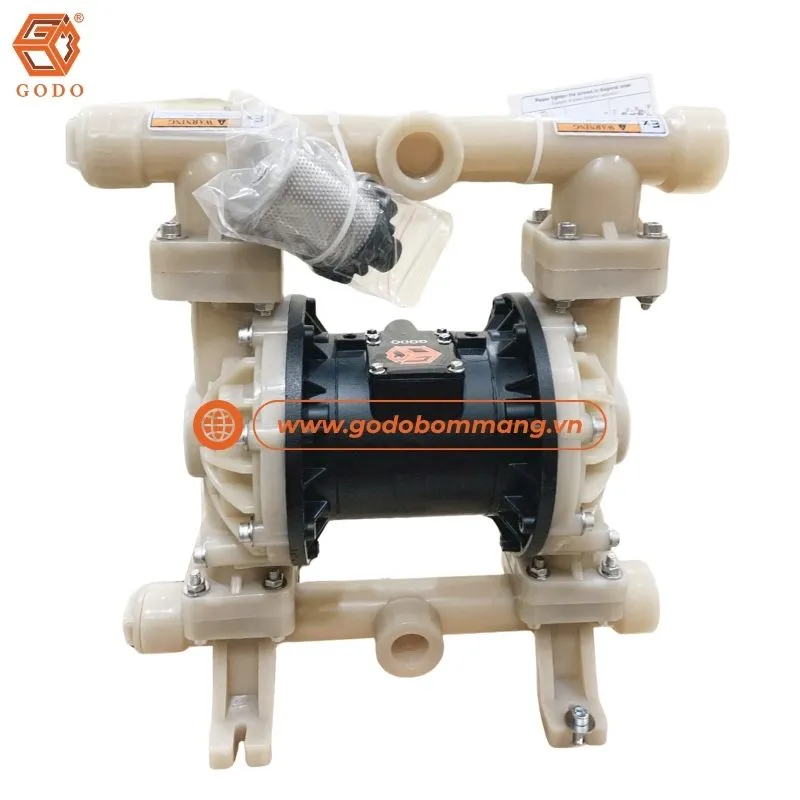

Vận Chuyển Được Nhiều Loại Axit Và Dung Môi

So với các dòng bơm sử dụng vật liệu thông thường, QBY3-40FTFF phù hợp để bơm:

• Axit HCl.
• Axit H₂SO₄.
• Axit HNO₃.
• Dung dịch NaOH.
• Dung môi hữu cơ.
• Hóa chất tẩy rửa công nghiệp.

Khả năng tương thích với nhiều loại lưu chất giúp doanh nghiệp dễ dàng ứng dụng máy trong nhiều dây chuyền sản xuất khác nhau.

Vận Hành An Toàn Trong Môi Trường Nguy Cơ Dễ Cháy Nổ

Máy sử dụng nguồn khí nén để tạo lực hút và đẩy lưu chất nên không phát sinh tia lửa điện trong quá trình vận hành.

Thiết kế này góp phần giảm thiểu rủi ro mất an toàn và đáp ứng yêu cầu vận hành trong các môi trường có nguy cơ cháy nổ cao.

Tự Hút, Chạy Khô Không Gây Hư Hỏng

GODO QBY3-40FTFF có khả năng tự mồi mà không cần đổ đầy lưu chất vào buồng bơm trước khi khởi động.

Ngoài ra, trong trường hợp nguồn cấp lưu chất bị gián đoạn, máy vẫn có thể chạy khô trong thời gian ngắn mà không làm cháy động cơ hay hư hỏng màng bơm như nhiều dòng bơm điện truyền thống.

Điều này giúp giảm thiểu thời gian dừng máy và nâng cao tính ổn định cho dây chuyền sản xuất.

Bơm Được Lưu Chất Có Độ Nhớt Và Chứa Hạt Nhỏ

Nhờ nguyên lý làm việc bằng màng đôi, thiết bị có thể vận chuyển nhiều loại lưu chất có độ nhớt cao hoặc chứa hạt rắn kích thước nhỏ mà vẫn duy trì lưu lượng ổn định.

Máy phù hợp với:

• Hóa chất đặc.
• Keo công nghiệp.
• Nhựa lỏng.
• Bùn loãng.
• Chất tạo màu.
• Dung dịch có cặn mịn.

Chi Phí Bảo Trì Thấp

Các cụm chi tiết như màng bơm, bi van và van chia khí được thiết kế theo dạng module, giúp việc tháo lắp và thay thế diễn ra nhanh chóng.

Nhờ đó doanh nghiệp có thể:

• Rút ngắn thời gian bảo trì.
• Tiết kiệm chi phí sửa chữa.
• Dễ dàng thay thế linh kiện.
• Kéo dài tuổi thọ thiết bị.

Ứng Dụng Thực Tế Của Máy Bơm Công Nghiệp GODO QBY3-40FTFF

Ngành Hóa Chất & Dung Môi

Đây là một trong những lĩnh vực ứng dụng tiêu biểu của bơm màng hóa chất GODO QBY3-40FTFF. Với vật liệu PVDF có khả năng kháng hóa chất vượt trội và màng PTFE chịu ăn mòn cao, thiết bị có thể vận chuyển an toàn nhiều loại lưu chất như:

• Axit vô cơ và axit hữu cơ.
• Dung dịch bazơ.
• Hóa chất độc hại.
• Chất hóa học dùng để xử lý và tẩy rửa bề mặt.

Việc sử dụng máy bơm công nghiệp vận hành bằng khí nén còn giúp hạn chế nguy cơ phát sinh tia lửa điện, đảm bảo an toàn trong môi trường có hóa chất hoặc dung môi dễ cháy.

Ngành Sơn, Mực In & Keo Dán

Nhờ nguyên lý hoạt động của bơm màng hóa chất, GODO QBY3-40FTFF có khả năng xử lý hiệu quả các loại chất lỏng có độ nhớt cao mà vẫn giữ nguyên đặc tính của lưu chất.

Máy phù hợp để bơm:

• Các loại sơn công nghiệp.
• Mực in.
• Keo sữa, keo công nghiệp.
• Chất kết dính và nhựa lỏng.

Quá trình bơm diễn ra êm ái, không tạo lực cắt lớn nên hạn chế hiện tượng tách lớp hoặc làm biến đổi cấu trúc của dung dịch, góp phần duy trì chất lượng sản phẩm trong suốt quá trình sản xuất.

Ngành Xử Lý Nước Thải

Trong các hệ thống xử lý nước thải, máy bơm công nghiệp GODO QBY3-40FTFF được sử dụng để vận chuyển nhiều loại lưu chất khác nhau như:

• Bùn loãng.
• Nước thải công nghiệp.
• Hóa chất xử lý nước.
• PAC, Polymer.
• Dung dịch trung hòa.

Nhờ khả năng làm việc trong môi trường có tính ăn mòn và chịu được điều kiện vận hành khắc nghiệt, thiết bị đáp ứng tốt yêu cầu của các nhà máy xử lý nước thải, khu công nghiệp và hệ thống xử lý môi trường.

Hướng Dẫn Lắp Đặt Và Bảo Trì Máy Bơm Công Nghiệp GODO QBY3-40FTFF

Việc lắp đặt và bảo trì định kỳ, đúng kỹ thuật là những yếu tố quan trọng giúp máy hoạt động bền bỉ, duy trì hiệu suất và hạn chế sự cố trong quá trình sử dụng.

Chuẩn Bị Trước Khi Lắp Đặt

Trước khi đưa máy vào hoạt động, cần tiến hành kiểm tra các lưu ý sau:

• Nguồn khí nén ổn định, đáp ứng áp suất làm việc của bơm.
• Hệ thống đường ống hút và đường ống xả phù hợp với kích thước cổng kết nối.
• Van khóa, bộ lọc khí và bộ điều áp được lắp đặt đầy đủ.
• Vị trí đặt máy bằng phẳng, chắc chắn và thuận tiện cho việc bảo trì.

Quy Trình Lắp Đặt

Để đảm bảo máy hoạt động hiệu quả, nên thực hiện theo các bước sau:

Bước 1: Cố định máy chắc chắn trên bệ đỡ.

Bước 2: Kết nối đường hút và đường xả đúng chiều dòng chảy.

Bước 3: Lắp đường cấp khí nén và điều chỉnh áp suất phù hợp.

Bước 4: Kiểm tra toàn bộ các khớp nối, gioăng làm kín trước khi khởi động.

Bước 5: Cho máy chạy thử để kiểm tra lưu lượng và phát hiện rò rỉ nếu có.

Bảo Trì Định Kỳ

Định kỳ kiểm tra và vệ sinh các bộ phận quan trọng sẽ giúp kéo dài tuổi thọ của bơm màng hóa chất.

Các hạng mục cần kiểm tra gồm:

• Màng bơm PTFE.
• Bi van và đế bi PTFE.
• Van phân phối khí.
• Các gioăng làm kín.
• Đường cấp khí nén và bộ lọc khí.

Nếu phát hiện màng bơm hoặc van bi bị mài mòn, nên thay thế bằng linh kiện chính hãng để đảm bảo hiệu suất và độ kín của hệ thống.

Giá Máy Bơm Công Nghiệp GODO QBY3-40FTFF Mới Nhất

Giá máy bơm công nghiệp GODO QBY3-40FTFF có thể thay đổi theo từng thời điểm do ảnh hưởng của nhiều yếu tố như tỷ giá ngoại tệ, chi phí nhập khẩu, vật liệu cấu tạo và chính sách phân phối của nhà cung cấp.

Tại Sao Nên Báo Giá Trực Tiếp Tại Đơn Vị?

Việc liên hệ trực tiếp với đơn vị phân phối giúp khách hàng:

• Nhận báo giá cập nhật và chính xác theo thời điểm.
• Được tư vấn lựa chọn model phù hợp với từng loại hóa chất.
• Hưởng các chương trình ưu đãi dành cho doanh nghiệp và dự án.
• Được hỗ trợ lựa chọn phụ tùng, linh kiện thay thế chính hãng.
