Mô tả

Trong các ứng dụng công nghiệp như sơn, dung môi và hóa chất, việc lựa chọn thiết bị bơm ổn định và an toàn là yếu tố quan trọng.

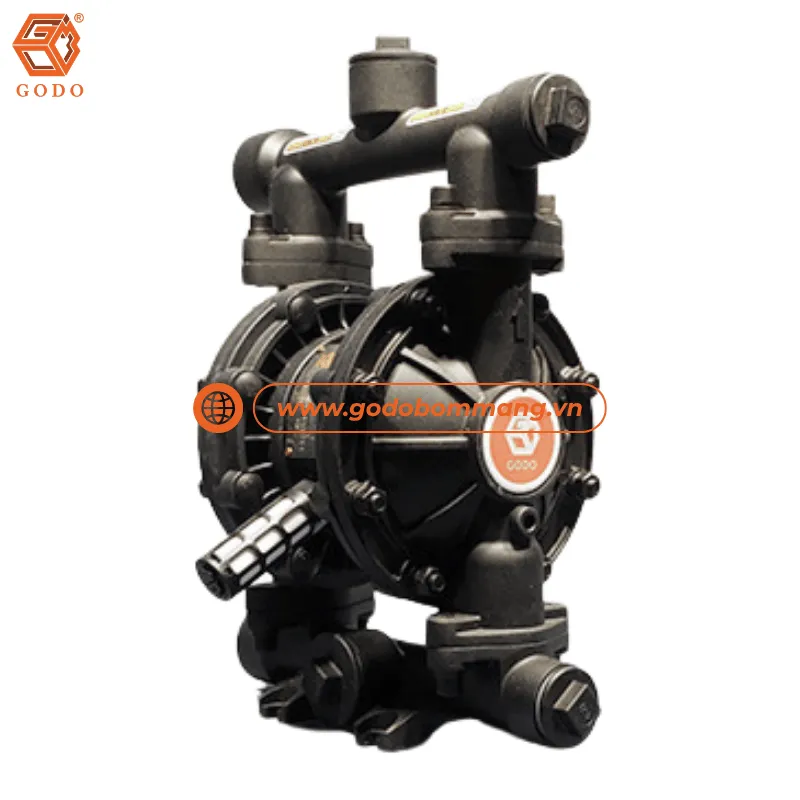

Máy bơm màng GODO QBY3-25LFFF vận hành bằng khí nén, sử dụng thân hợp kim nhôm kết hợp kết cấu màng chuyên dụng, giúp vận chuyển lưu chất hiệu quả, tự hút tốt và dễ bảo trì. Model phù hợp cho các hệ thống máy bơm màng, đặc biệt trong ngành sơn và xử lý bề mặt.

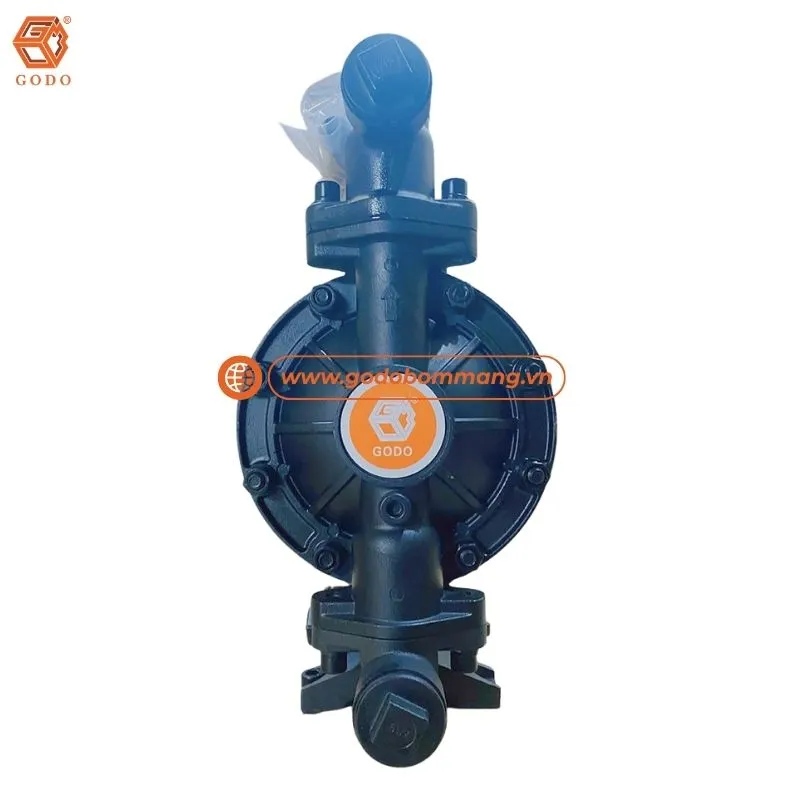

Giới Thiệu Tổng Quan Về Máy Bơm Màng GODO QBY3-25LFFF

GODO QBY3-25LFFF thuộc thế hệ bơm màng khí nén QBY3 của thương hiệu GODO Bianfeng (Trung Quốc).

Đây là dòng thiết bị được phát triển nhằm tối ưu hiệu suất vận hành, duy trì độ ổn định lưu lượng trong quá trình hoạt động, nâng cao khả năng chống mài mòn và cải thiện hiệu quả tự hút để đáp ứng tốt các yêu cầu vận hành trong môi trường công nghiệp.

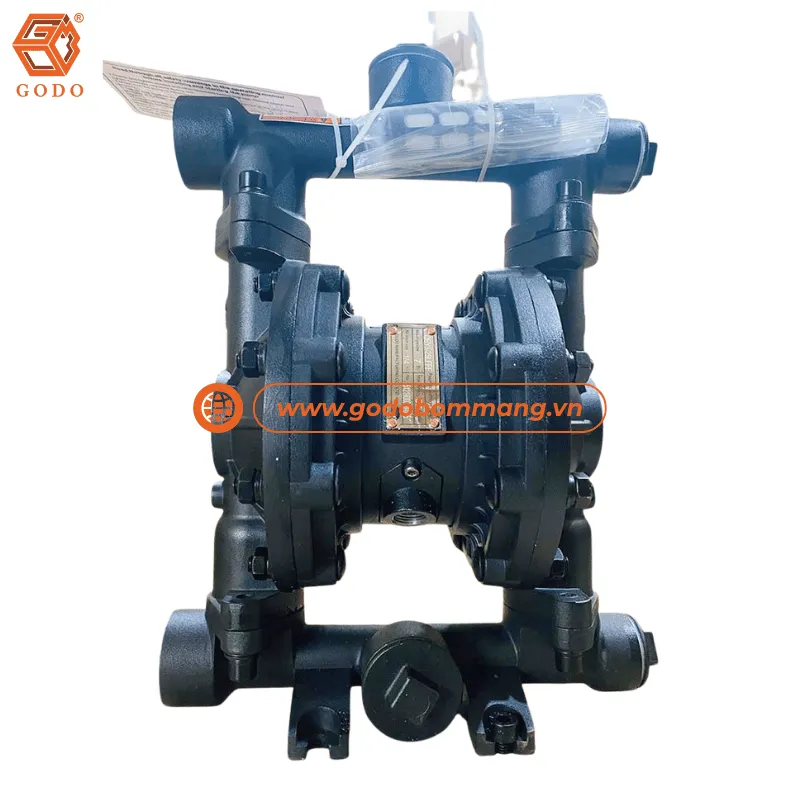

Máy sử dụng khí nén làm nguồn động lực thay cho động cơ điện truyền thống, nhờ đó phù hợp với nhiều môi trường yêu cầu độ an toàn cao.

Các ứng dụng tiêu biểu:

• Bơm sơn công nghiệp.
• Bơm dung môi.
• Bơm hóa chất.
• Bơm chất lỏng độ nhớt trung bình.
• Hệ thống cấp liệu.

Đối với doanh nghiệp cần một thiết bị máy bơm khí nén vận hành ổn định và dễ bảo trì, GODO QBY3-25LFFF là lựa chọn phù hợp.

Thông Số Kỹ Thuật Máy Bơm Màng GODO QBY3-25LFFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO QBY3-25LFFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng
Loại bơm	Bơm màng khí nén
Cỡ cổng hút/xả	1 inch
Vật liệu thân bơm	Hợp kim nhôm
Vật liệu màng bơm	PTFE (Teflon)
Lưu lượng tối đa	57 lít/phút (~ 3.4 m³/h)
Áp lực tối đa	7 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có

Cấu Tạo Của Máy Bơm Màng GODO QBY3-25LFFF

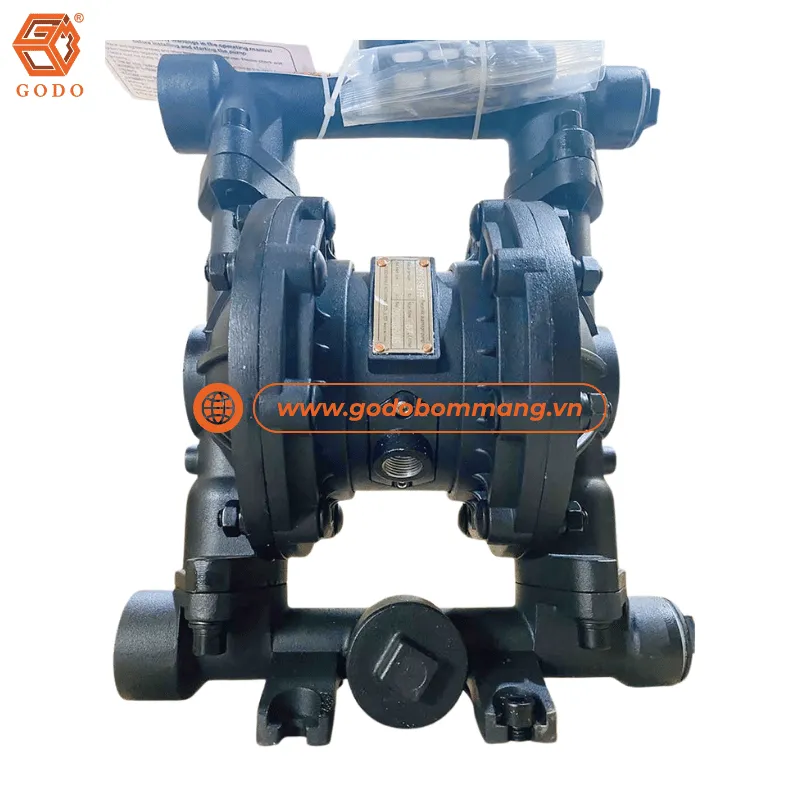

1. Thân Bơm

Đây là bộ phận chịu trách nhiệm chứa và dẫn lưu chất. Cấu tạo gồm:

Buồng bơm

Thiết kế đối xứng giúp duy trì lưu lượng ổn định, giảm rung khi vận hành, tăng tuổi thọ thiết bị.

Hệ thống ống góp

Bao gồm đường hút và đường xả. Thiết kế này giúp giảm tổn thất áp suất trong quá trình vận chuyển lưu chất.

2. Hệ Thống Màng Bơm

Màng bơm là bộ phận tạo chuyển động hút và đẩy.

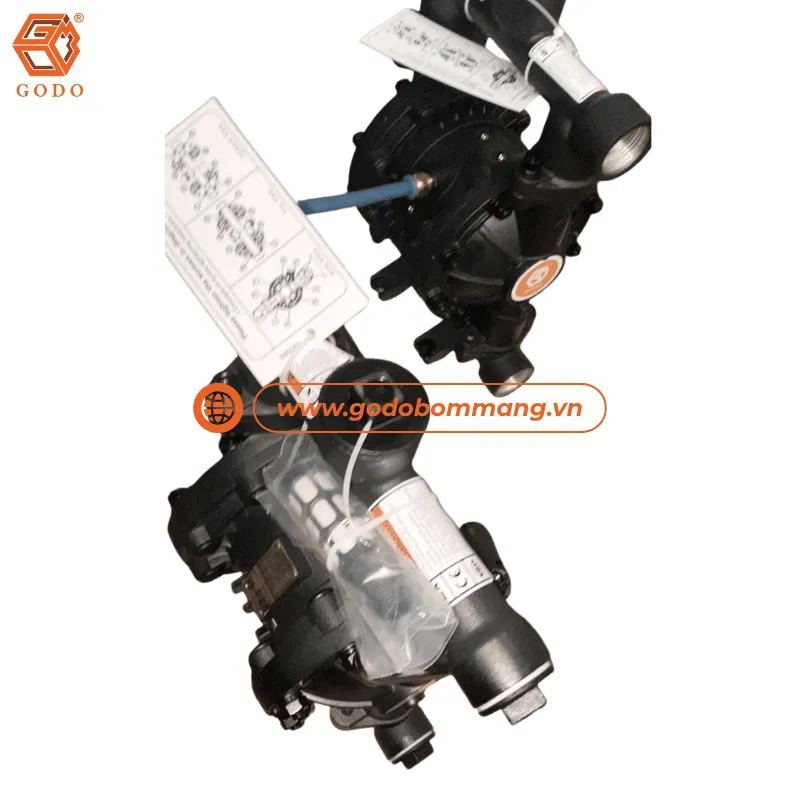

Màng chính PTFE

Đặc điểm: Màng PTFE có khả năng chống bám tốt, duy trì độ ổn định cao trong quá trình vận hành và phù hợp với nhiều loại dung môi khác nhau, giúp thiết bị hoạt động hiệu quả trong nhiều điều kiện ứng dụng công nghiệp.

Màng phụ

Chức năng của màng phụ là hỗ trợ độ đàn hồi cho toàn bộ cơ cấu hoạt động, giúp phân bổ tải lực đồng đều trong quá trình vận hành và góp phần nâng cao tuổi thọ cho hệ thống bơm.

3. Bộ Van Bi Và Đế Bi

Nhiệm vụ của bộ van bi và đế bi là điều hướng lưu chất di chuyển đúng chiều trong quá trình vận hành, đồng thời hạn chế hiện tượng chảy ngược và duy trì độ kín cho buồng bơm nhằm đảm bảo hiệu suất hoạt động ổn định của thiết bị.

4. Bộ Phân Phối Khí

Bộ phân phối khí được cấu thành từ van chia khí, trục kết nối và bộ giảm thanh, phối hợp với nhau để điều hướng luồng khí nén giữa các buồng bơm và duy trì chu trình hút – đẩy diễn ra liên tục.

Đây là bộ phận đóng vai trò trung tâm trong việc kiểm soát toàn bộ quá trình vận hành của máy, góp phần đảm bảo thiết bị hoạt động ổn định và hiệu quả.

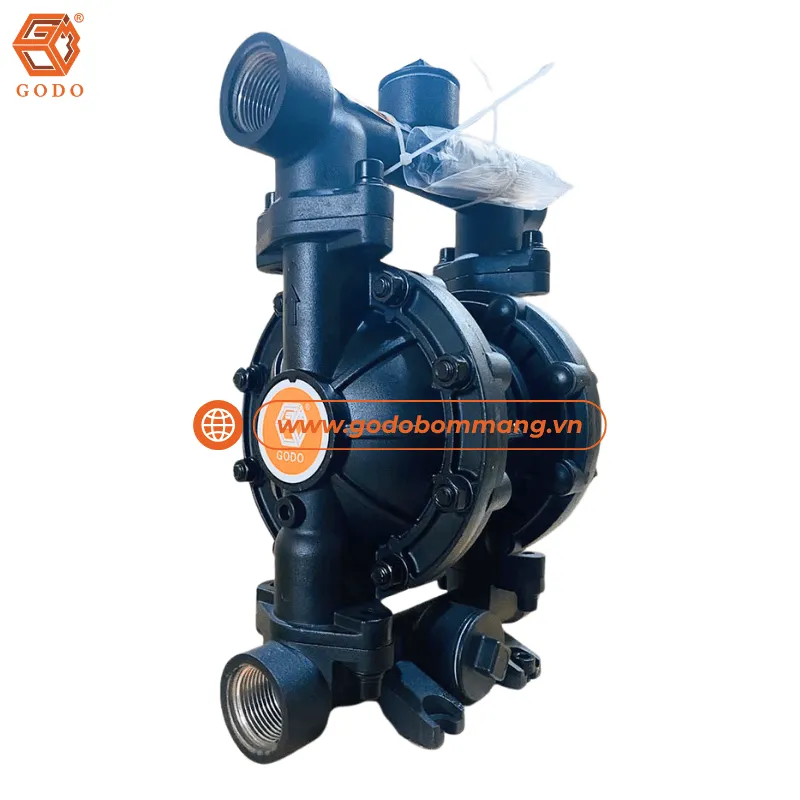

Nguyên Lý Hoạt Động Của Máy Bơm Màng GODO QBY3-25LFFF

Cơ Chế Hoạt Động

Thiết bị vận hành bằng khí nén được cấp làm nguồn động lực chính để tạo ra chuyển động ổn định cho bơm.

Khí nén được phân phối luân phiên giữa hai buồng khí của máy nhằm làm màng bơm chuyển động qua lại.

Khi một buồng thực hiện đẩy lưu chất thì buồng còn lại đồng thời hút chất lỏng vào tạo nên chu trình bơm liên tục và hiệu quả.

Giai Đoạn Hút

Khí nén được cấp vào hệ thống sẽ tạo ra chuyển động dịch chuyển của màng bơm. Khi màng di chuyển, thể tích trong buồng bơm thay đổi liên tục, từ đó hình thành quá trình hút và đẩy lưu chất.

Ở giai đoạn hút, buồng bơm tạo áp suất âm. Lúc này van hút mở ra, cho phép lưu chất đi vào bên trong buồng chứa một cách ổn định và liên tục.

Nhờ cơ chế hoạt động này, thiết bị có khả năng tự hút mà không cần mồi bơm. Đây là một ưu điểm quan trọng giúp quá trình vận hành trở nên đơn giản, an toàn và hiệu quả hơn.

Giai Đoạn Đẩy

Khí nén chuyển sang phía đối diện, làm màng bơm dịch chuyển theo chiều ngược lại.

Áp lực tác động lên màng khiến van hút đóng lại, đồng thời van xả mở ra để chuẩn bị đẩy lưu chất.

Lưu chất được đẩy ra ngoài và chu trình này lặp lại liên tục, tạo dòng chảy ổn định.

Ưu Điểm Nổi Bật Của Máy Bơm Màng GODO QBY3-25LFFF

Hoạt Động Ổn Định Với Sơn Và Dung Môi

Thiết bị được nhiều doanh nghiệp lựa chọn như một giải pháp máy bơm sơn nhờ khả năng vận chuyển ổn định và hạn chế tạo bọt.

Ứng dụng:

• Sơn công nghiệp.
• Sơn gốc dung môi.
• Sơn phủ.

Vận Hành Bằng Khí Nén An Toàn

So với bơm điện truyền thống, thiết bị vận hành bằng khí nén phù hợp hơn với môi trường công nghiệp yêu cầu độ an toàn cao.

Ưu điểm nổi bật:

• Hạn chế phát sinh tia lửa do không dùng động cơ điện tại vị trí bơm.
• Phù hợp môi trường có dung môi hoặc yêu cầu chống cháy nổ.
• Điều chỉnh lưu lượng linh hoạt bằng áp suất khí cấp.
• Hoạt động ổn định và dễ tích hợp vào hệ thống khí nén.

Nhờ đó, dòng máy bơm khí nén được ứng dụng rộng rãi trong ngành sơn, hóa chất, in ấn và nhiều lĩnh vực công nghiệp khác.

Chạy Khô Trong Điều Kiện Phù Hợp

Thiết bị có khả năng hoạt động khi lưu chất gián đoạn ngắn hạn.

Lợi ích giảm nguy cơ cháy thiết bị, tăng độ ổn định vận hành.

Đây cũng là lý do nhiều doanh nghiệp lựa chọn như một giải pháp máy bơm khô trong nhiều ứng dụng đặc thù.

Dễ Bảo Trì

Thiết kế dạng module giúp quá trình bảo trì và thay thế linh kiện trở nên thuận tiện hơn, cho phép tháo lắp nhanh chóng, rút ngắn thời gian sửa chữa và giảm thiểu thời gian dừng máy trong quá trình vận hành.

Nhờ kết cấu thân hợp kim nhôm kết hợp nguyên lý vận hành bằng khí nén, GODO QBY3-25LFFF phù hợp với nhiều môi trường sản xuất và nhiều nhóm lưu chất khác nhau.

Ứng Dụng Thực Tế Của Máy Bơm Màng GODO QBY3-25LFFF

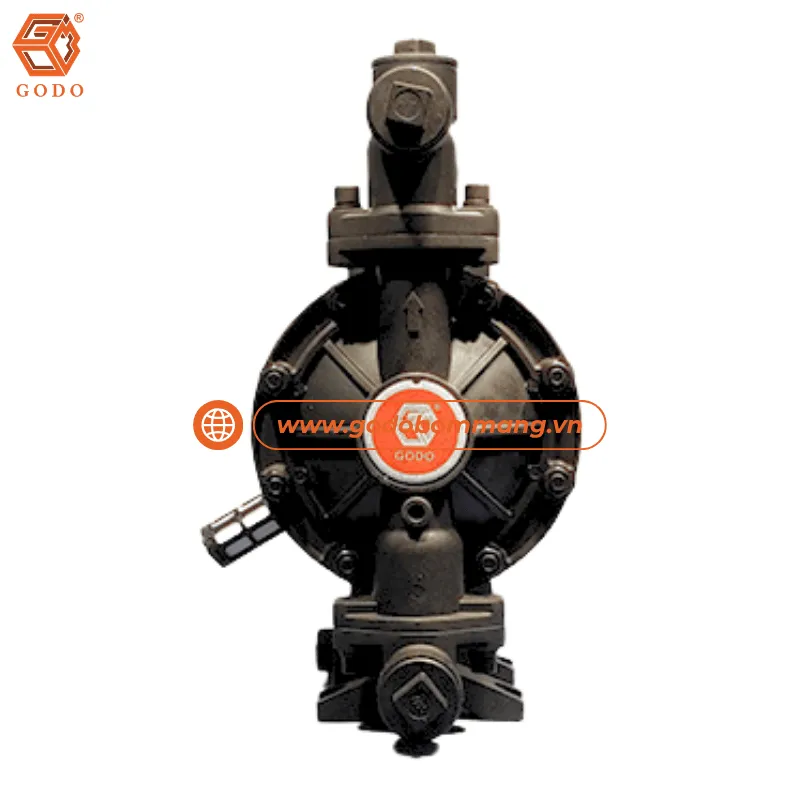

Ngành Sơn Và Phun Phủ Công Nghiệp

Đây là một trong những ứng dụng phổ biến nhất của dòng máy bơm màng này.

Thiết bị được sử dụng để:

• Bơm sơn công nghiệp.
• Cấp sơn cho hệ thống phun.
• Bơm sơn gốc dầu.
• Bơm dung môi pha sơn.
• Tuần hoàn vật liệu phủ.

Nhờ lưu lượng ổn định và nguyên lý hoạt động bằng màng, thiết bị giúp giảm hiện tượng tạo bọt trong quá trình vận chuyển.

Với các doanh nghiệp sản xuất nội thất, kết cấu thép hoặc gia công bề mặt, đây là giải pháp bơm màng sơn được lựa chọn khá phổ biến.

Ngành Hóa Chất Và Dung Môi

Thiết bị đáp ứng tốt nhu cầu vận chuyển:

• Hóa chất công nghiệp.
• Dung dịch tẩy rửa.
• Dung môi kỹ thuật.
• Chất lỏng có độ nhớt trung bình.

Nhờ khả năng vận hành bằng bơm khí nén, thiết bị phù hợp với môi trường yêu cầu độ an toàn cao.

Ngành In Ấn Và Mực In

Trong lĩnh vực in ấn công nghiệp, máy bơm màng GODO QBY3-25LFFF được sử dụng nhờ khả năng vận hành ổn định và vận chuyển lưu chất liên tục bằng khí nén.

Thiết bị phù hợp cho:

• Bơm mực in.
• Cấp liệu cho hệ thống in.
• Tuần hoàn dung môi.
• Chuyển mực giữa các bồn chứa.

Cấu tạo màng giúp lưu lượng ổn định, hạn chế tạo bọt và phù hợp với nhiều loại mực có độ nhớt khác nhau.

Nhờ vận hành an toàn, dễ bảo trì và thích ứng linh hoạt, thiết bị được ứng dụng trong nhiều hệ thống in công nghiệp và sản xuất bao bì.

Ngành Cơ Khí Và Gia Công

Ứng dụng thực tế gồm:

• Bơm dầu kỹ thuật.
• Bơm chất làm mát.
• Bơm dung dịch xử lý bề mặt.

Thiết bị hoạt động linh hoạt trong nhiều dây chuyền sản xuất liên tục.

Hệ Thống Xử Lý Nước Thải Và Môi Trường

Nhờ sử dụng màng Teflon kết hợp thiết kế vận hành không dùng cánh quạt, GODO QBY3-25LFFF phù hợp cho nhiều ứng dụng trong lĩnh vực xử lý nước thải và môi trường.

Thiết bị được sử dụng để:

• Bơm bùn thải công nghiệp.
• Bơm nước thải chứa tạp chất.
• Bơm lưu chất có lẫn hạt nhỏ.
• Bơm hóa chất xử lý nước thải.
• Trung chuyển lưu chất trong hệ thống.

Thiết kế của máy giúp giảm hao mòn và duy trì vận hành ổn định với nhiều loại lưu chất khác nhau.

Vì Sao Nên Chọn Máy Bơm Màng GODO QBY3-25LFFF?

Thiết Kế Tối Ưu Cho Vận Hành Liên Tục

Thế hệ QBY3 được tối ưu nhằm:

• Giảm hao mòn.
• Duy trì lưu lượng ổn định.
• Nâng cao tuổi thọ thiết bị.

Cấu hình thân hợp kim nhôm giúp máy đạt độ cứng cao đồng thời giảm trọng lượng tổng thể.

Tăng Hiệu Quả Vận Hành Cho Doanh Nghiệp

Thiết bị giúp doanh nghiệp:

• Giảm thời gian dừng máy.
• Tăng độ ổn định sản xuất.
• Giảm chi phí bảo trì.

Đây là yếu tố quan trọng khi đầu tư thiết bị vận hành lâu dài.

Dễ Tìm Linh Kiện Thay Thế

Ưu điểm của dòng GODO:

• Kết cấu phổ biến.
• Linh kiện dễ thay thế.
• Hỗ trợ kỹ thuật thuận tiện.

Điều này giúp giảm chi phí bảo dưỡng trong quá trình sử dụng.

Hướng Dẫn Lắp Đặt Và Bảo Trì Máy Bơm Màng GODO QBY3-25LFFF

Chuẩn Bị Hệ Thống Trước Khi Lắp Đặt

Để thiết bị vận hành ổn định cần chuẩn bị:

• Máy nén khí đủ công suất.
• Bộ lọc khí.
• Van điều áp.
• Đường ống phù hợp.

Ngoài ra cần bố trí vị trí lắp đặt:

• Bằng phẳng.
• Dễ kiểm tra.
• Thuận tiện bảo trì.

Quy Trình Lắp Đặt

Bước 1: Cố định thiết bị, đặt máy chắc chắn để hạn chế rung.

Bước 2: Kết nối đường hút, đảm bảo kín khí, hạn chế co cút.

Bước 3: Kết nối đường xả hợp lý giúp tối ưu hiệu suất.

Bước 4: Cấp nguồn khí, điều chỉnh áp suất phù hợp với điều kiện vận hành.

Bước 5: Chạy thử, kiểm tra các chu trình hút – đẩy, độ ổn định của hệ thống.

Bảo Trì Định Kỳ

Các hạng mục cần kiểm tra gồm:

Kiểm Tra Màng Bơm

Theo dõi tình trạng hoạt động của màng định kỳ để phát hiện dấu hiệu xuống cấp sớm.

Kiểm tra độ đàn hồi và mức độ hao mòn nhằm duy trì hiệu suất vận hành ổn định.

Kiểm Tra Van Bi

Đảm bảo van bi đóng mở chính xác trong suốt quá trình vận hành.

Vệ sinh và kiểm tra độ kín để hạn chế hiện tượng rò rỉ lưu chất.

Kiểm Tra Hệ Thống Khí

Kiểm tra tổng thể van khí, bộ lọc và đường cấp khí định kỳ.

Đảm bảo nguồn khí sạch và ổn định để thiết bị hoạt động hiệu quả.

Bảo trì đúng chu kỳ giúp kéo dài tuổi thọ thiết bị và giảm chi phí vận hành lâu dài.

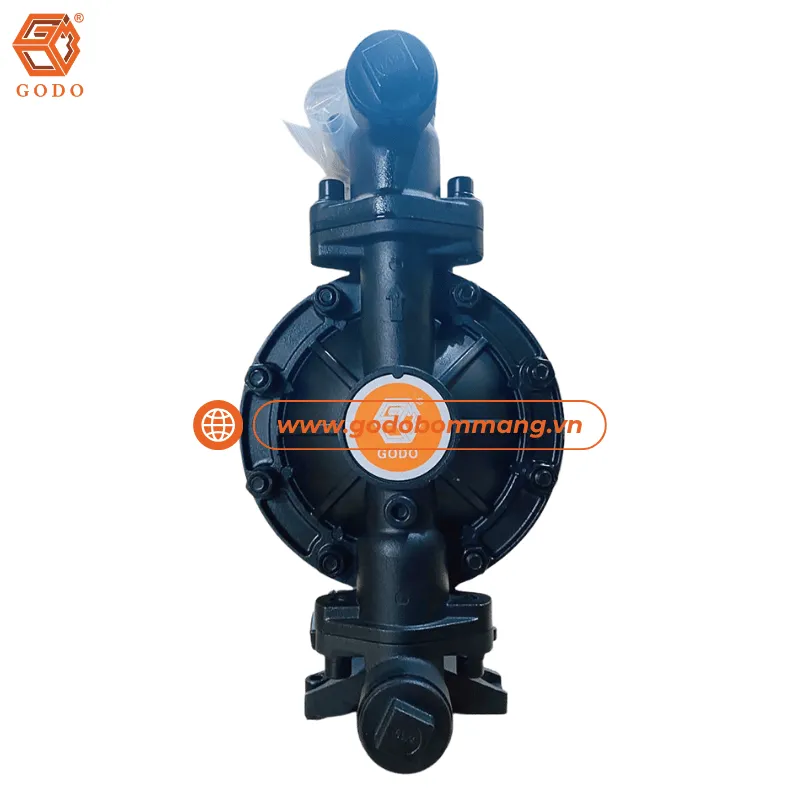

Giá Máy Bơm Màng GODO QBY3-25LFFF Mới Nhất

Giá máy bơm màng GODO QBY3-25LFFF có thể thay đổi tùy theo:

• Thời điểm nhập khẩu.
• Cấu hình vật liệu.
• Số lượng đặt hàng.
• Chính sách bán hàng.
• Yêu cầu kỹ thuật thực tế.

Do đó, để nhận mức giá chính xác và tối ưu, doanh nghiệp nên nhận tư vấn trực tiếp trước khi đầu tư.

Vì Sao Nên Nhận Báo Giá Trực Tiếp?

Việc nhận báo giá máy bơm màng khí nén trực tiếp sẽ giúp quý khách:

• Lựa chọn đúng model.
• Tối ưu ngân sách.
• Nhận hỗ trợ kỹ thuật.
• Tư vấn cấu hình phù hợp.

Máy bơm màng GODO QBY3-25LFFF là giải pháp vận chuyển lưu chất hiệu quả cho nhiều ngành công nghiệp hiện nay, đặc biệt phù hợp với các ứng dụng liên quan đến sơn, dung môi và cấp liệu sản xuất.

Với cấu hình thân hợp kim nhôm chắc chắn, vận hành bằng khí nén ổn định cùng khả năng tự hút và bảo trì thuận tiện, thiết bị đáp ứng tốt yêu cầu vận hành liên tục và tối ưu chi phí sử dụng lâu dài.

Nếu doanh nghiệp đang tìm một dòng máy bơm màng có độ ổn định cao, phù hợp cho hệ thống sơn hoặc lưu chất công nghiệp, GODO QBY3-25LFFF là lựa chọn đáng cân nhắc.
