Mô tả

Trong các ngành xử lý nước thải, khai thác khoáng sản, gốm sứ, dầu khí, hóa chất và sản xuất sơn, nhu cầu vận chuyển lưu chất có độ nhớt cao, chứa hạt rắn hoặc có tính ăn mòn ngày càng gia tăng. Máy bơm màng khí nén GODO BFQ-80QTFF là giải pháp bơm công nghiệp lưu lượng lớn được thiết kế để đáp ứng các yêu cầu vận hành khắt khe này, với khả năng tự hút, chạy khô và làm việc an toàn trong môi trường dễ cháy nổ.

Giới Thiệu Tổng Quan Về Máy Bơm Màng Khí Nén GODO BFQ-80QTFF

GODO BFQ-80QTFF là dòng máy bơm màng khí nén công nghiệp cỡ lớn thuộc thế hệ mới của thương hiệu GODO (Bianfeng), được thiết kế chuyên dụng cho các ứng dụng bơm hóa chất, bùn loãng, nước thải, sơn và nhiều loại chất lỏng có độ nhớt cao.

Với kích thước cổng hút/xả lên đến 3 inch, sản phẩm đáp ứng nhu cầu vận chuyển lưu lượng lớn trong các hệ thống sản xuất công nghiệp hiện đại.

Điểm nổi bật của bơm màng GODO BFQ-80QTFF là thân bơm được chế tạo từ gang đúc chịu lực cao, kết hợp cùng màng PTFE (Teflon) có khả năng chống ăn mòn hóa chất vượt trội. Nhờ đó, máy bơm khí nén có thể làm việc hiệu quả trong môi trường chứa axit, kiềm, dung môi hoặc các loại hóa chất có tính ăn mòn mạnh mà vẫn đảm bảo tuổi thọ lâu dài.

Sử dụng nguyên lý vận hành bằng khí nén, máy bơm màng hóa chất BFQ-80QTFF không tạo tia lửa điện, cho phép làm việc an toàn trong môi trường dễ cháy nổ. Đồng thời, máy có khả năng tự mồi, chạy khô không hư hỏng và bơm được chất lỏng chứa hạt rắn, giúp tối ưu hiệu quả vận hành cho doanh nghiệp.

Thông Số Kỹ Thuật Máy Bơm Màng Khí Nén GODO BFQ-80QTFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO BFQ-80QTFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng (Trung Quốc)
Vật liệu thân bơm	Gang
Vật liệu màng bơm	PTFE (Teflon)
Cỡ cổng hút/xả	3 inch
Lưu lượng tối đa	1041 lít/phút (~62 m³/h)
Áp lực tối đa	8,4 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có

Cấu Tạo Của Máy Bơm Màng Khí Nén GODO BFQ-80QTFF

Máy bơm màng khí nén GODO BFQ-80QTFF được thiết kế với kết cấu chắc chắn, tối ưu cho việc bơm hóa chất, chất lỏng có độ nhớt cao và môi trường công nghiệp khắc nghiệt. Các bộ phận chính của máy bao gồm:

1. Thân Bơm

Thân bơm là bộ phận trực tiếp chứa và dẫn lưu chất trong quá trình vận hành.

Buồng chứa chất lỏng:

Gồm hai buồng bơm đối xứng nằm ở hai bên thân máy, được chế tạo từ vật liệu gang có độ bền cơ học cao, chịu áp lực tốt và chống mài mòn hiệu quả. Thiết kế này giúp máy hoạt động ổn định trong điều kiện làm việc liên tục với lưu lượng lớn.

Ống góp hút và xả:

Bao gồm:

• Ống góp hút đặt phía dưới thân bơm.
• Ống góp xả đặt phía trên thân bơm.

Hệ thống được thiết kế với kích thước cổng kết nối tiêu chuẩn 3 inch, giúp lưu chất được luân chuyển nhanh chóng, giảm tổn thất áp suất và nâng cao hiệu suất vận hành.

2. Hệ Thống Màng Bơm

Màng bơm là bộ phận quan trọng nhất của máy, thực hiện chức năng hút và đẩy lưu chất thông qua chuyển động tịnh tiến qua lại.

Màng chính PTFE (Teflon):

Là lớp màng tiếp xúc trực tiếp với chất lỏng, được sản xuất từ vật liệu PTFE có khả năng chống ăn mòn hóa học vượt trội. Màng có thể làm việc hiệu quả với nhiều loại axit, bazơ, dung môi và hóa chất có tính ăn mòn mạnh.

Màng phụ cao su:

Được lắp phía sau màng PTFE và thường chế tạo từ cao su tổng hợp hoặc vật liệu Santo có độ đàn hồi cao. Bộ phận này giúp hấp thụ lực từ khí nén, tăng khả năng chịu áp suất và kéo dài tuổi thọ cho màng chính.

3. Bộ Van Bi Và Đế Bi

Máy được trang bị hệ thống van một chiều gồm 4 bộ van bi, giúp kiểm soát dòng chảy chính xác và ngăn hiện tượng chảy ngược.

Bi van:

Được chế tạo từ vật liệu PTFE có khả năng kháng hóa chất và chống mài mòn cao. Trong quá trình hoạt động, bi van sẽ di chuyển lên xuống để đóng hoặc mở đường lưu chất.

Đế bi:

Cũng được làm từ PTFE, là vị trí tiếp xúc trực tiếp với bi van nhằm tạo độ kín khít tối đa, hạn chế rò rỉ và đảm bảo hiệu suất bơm ổn định.

Nhờ cấu tạo này, máy có thể vận hành hiệu quả với các loại hóa chất ăn mòn, dung dịch đặc hoặc lưu chất chứa hạt rắn.

4. Bộ Phân Phối Khí

Đây là trung tâm điều khiển hoạt động của máy bơm màng khí nén GODO BFQ-80QTFF.

Van chia khí:

Được bố trí tại phần trung tâm của bơm, có nhiệm vụ phân phối khí nén luân phiên sang hai buồng khí. Quá trình này tạo ra chuyển động qua lại của hai màng bơm, giúp máy thực hiện liên tục chu trình hút và đẩy lưu chất.

Trục kết nối:

Là trục kim loại có độ cứng cao, liên kết trực tiếp hai màng bơm với nhau. Khi một màng thực hiện quá trình đẩy lưu chất thì màng còn lại đồng thời thực hiện quá trình hút, tạo nên dòng chảy liên tục và ổn định.

Bộ giảm thanh:

Được lắp tại cổng xả khí của hệ thống van chia khí nhằm giảm thiểu tiếng ồn phát sinh trong quá trình vận hành. Nhờ đó, máy hoạt động êm ái hơn, góp phần cải thiện môi trường làm việc và tăng độ bền cho hệ thống khí nén.

Nguyên Lý Hoạt Động Của Bơm Màng Khí Nén GODO BFQ-80QTFF

Cơ Chế Hoạt Động

Bơm hoạt động dựa trên áp lực khí nén.

Quá trình vận hành gồm 2 giai đoạn:

Giai đoạn hút

Khí nén tác động làm màng bơm dịch chuyển tạo chân không trong buồng bơm.

Lưu chất được hút vào thông qua van một chiều.

Giai đoạn đẩy

Khí nén tiếp tục tác động sang phía đối diện.

Màng bơm ép lưu chất ra ngoài thông qua cổng xả.

Quá trình này diễn ra liên tục tạo thành dòng chảy ổn định.

Ưu Điểm Nguyên Lý Khí Nén

• Không sử dụng điện trực tiếp.
• Chống cháy nổ.
• Tự hút tốt.
• Chạy khô an toàn.
• Bơm được chất lỏng chứa hạt.
• Vận hành bền bỉ.

Ưu Điểm Nổi Bật Của Máy Bơm Màng Khí Nén GODO BFQ-80QTFF

Lưu Lượng Bơm Lớn

Với thiết kế cổng kết nối lớn, BFQ-80QTFF đáp ứng tốt các hệ thống sản xuất quy mô lớn.

Phù hợp:

• Nhà máy hóa chất.
• Nhà máy xử lý nước thải.
• Dây chuyền sản xuất công nghiệp.

Bơm Được Hóa Chất Ăn Mòn Mạnh

Nhờ sử dụng màng PTFE (Teflon) có khả năng kháng hóa chất cao kết hợp thân gang chịu lực tốt, GODO BFQ-80QTFF phù hợp vận chuyển:

• Hóa chất xử lý nước thải.
• Dung môi công nghiệp.
• Mực in.
• Nguyên liệu sản xuất sơn.
• Keo bao bì.
• Dầu diesel và các loại nhiên liệu lỏng.

Bơm Được Chất Đặc Và Bùn

Máy có khả năng vận chuyển:

• Bùn loãng.
• Keo.
• Mực in.
• Sơn.
• Hóa chất có độ nhớt cao.

Không Cần Mồi Bơm

Khác với nhiều dòng bơm điện truyền thống, bơm màng GODO có khả năng tự hút nên không cần mồi trước khi vận hành.

Chạy Khô Không Hư Hỏng

Khi không có lưu chất, bơm vẫn hoạt động bình thường mà không gây cháy hoặc hỏng hóc.

An Toàn Chống Cháy Nổ

Do sử dụng khí nén nên sản phẩm rất phù hợp với:

• Nhà máy sơn.
• Kho dung môi.
• Nhà máy hóa chất.

Dễ Bảo Trì Và Thay Thế Linh Kiện

Các linh kiện được thiết kế dạng module.

Ưu điểm:

• Dễ tháo lắp.
• Chi phí bảo trì thấp.
• Thời gian dừng máy ngắn.

Ngoài ra, máy bơm khí nén BFQ-80QTFF còn giúp doanh nghiệp giảm đáng kể chi phí sửa chữa trong quá trình vận hành lâu dài.

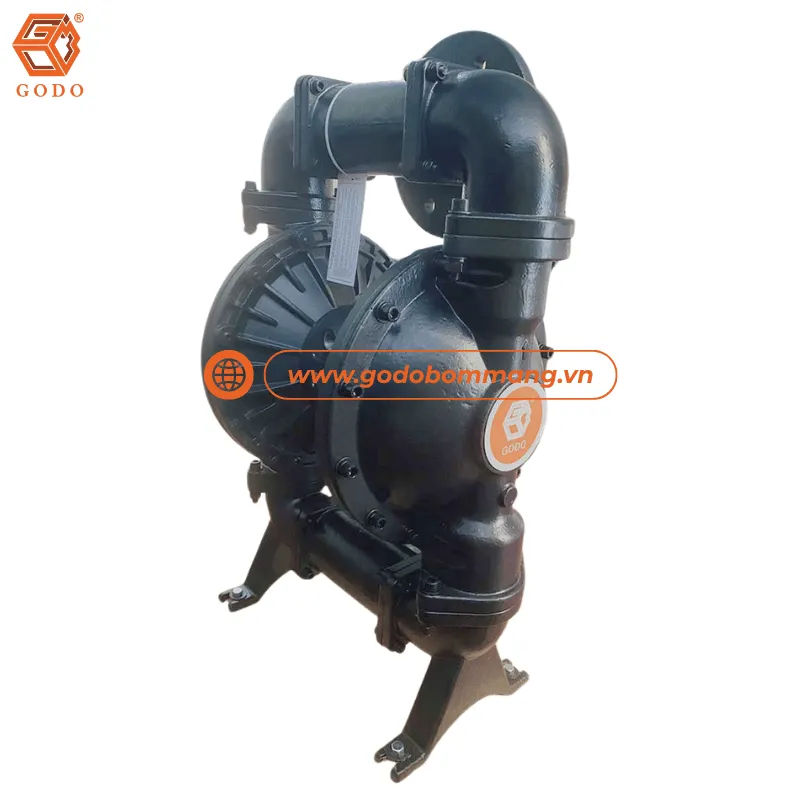

Ứng Dụng Của Bơm Màng GODO BFQ-80QTFF

Ngành xử lý nước thải

Bơm màng GODO BFQ-80QTFF được sử dụng để:

• Hút bùn thải và bùn đặc.
• Bơm nước thải công nghiệp.
• Bơm hóa chất xử lý nước.
• Hỗ trợ các hệ thống ép bùn.

Khả năng bơm chất lỏng có lẫn hạt rắn và vận hành ổn định giúp thiết bị đáp ứng tốt yêu cầu của các nhà máy xử lý nước thải hiện nay.

Ngành Khai Thác Khoáng Sản Và Gốm Sứ

Nhờ khả năng vận chuyển chất lỏng có độ nhớt cao và chứa hạt rắn, máy bơm màng khí nén GODO BFQ-80QTFF được sử dụng phổ biến trong:

• Bơm bùn khoáng.
• Bơm nước thải trong khai thác mỏ.
• Bơm hồ gốm.
• Bơm men sứ.
• Bơm bùn gốm trong dây chuyền sản xuất.

Đây là giải pháp hiệu quả giúp nâng cao năng suất và giảm chi phí bảo trì trong môi trường làm việc khắc nghiệt.

Ngành Dầu Khí

Với nguyên lý vận hành bằng khí nén an toàn, không phát sinh tia lửa điện, bơm màng khí nén hóa chất BFQ-80QTFF rất phù hợp cho các ứng dụng trong ngành dầu khí như:

• Bơm xăng dầu.
• Bơm dầu nhớt.
• Bơm dầu thô.
• Bơm nhiên liệu công nghiệp.
• Hỗ trợ xử lý sự cố tràn dầu.

Khả năng chống cháy nổ tốt giúp thiết bị đáp ứng yêu cầu an toàn nghiêm ngặt trong các khu vực có nguy cơ cháy nổ cao.

Ngành Sơn Và Mực In

Máy được sử dụng để:

• Bơm sơn nước.
• Bơm sơn dầu.
• Bơm mực in.
• Bơm dung môi pha sơn.
• Bơm nhựa pha sơn.

Màng PTFE giúp chống ăn mòn hiệu quả đối với các loại dung môi thường dùng trong ngành sơn và in ấn.

Vì Sao Nên Chọn Máy Bơm Màng Khí Nén GODO BFQ-80QTFF?

So Với Bơm Điện Truyền Thống

Bơm điện:

• Dễ cháy khi chạy khô.
• Không phù hợp môi trường cháy nổ.
• Khả năng tự hút hạn chế.

GODO BFQ-80QTFF:

• Tự hút tốt.
• Chống cháy nổ.
• Chạy khô an toàn.

So Với Các Dòng Bơm Màng Khác

Ưu điểm:

• Giá thành hợp lý.
• Linh kiện dễ thay thế.
• Độ bền cao.
• Phụ tùng phổ biến.

Lợi Ích Cho Doanh Nghiệp

• Giảm chi phí bảo trì.
• Tăng tuổi thọ thiết bị.
• Nâng cao hiệu suất sản xuất.
• Hạn chế thời gian ngừng máy.

Hướng Dẫn Lựa Chọn Máy Bơm Màng Khí Nén Phù Hợp

Để lựa chọn đúng máy bơm màng khí nén, người dùng cần xác định các yếu tố sau:

Tên Chất Lỏng Cần Bơm

Đây là thông tin quan trọng nhất để lựa chọn vật liệu thân bơm và màng bơm phù hợp.

• Sơn, dung môi → Gang + PTFE.
• Keo bao bì → Gang hoặc PP + PTFE.
• Bùn men gốm → Gang + PTFE hoặc Santo.
• Nước thải → Tùy theo thành phần hóa chất.

Nồng Độ Và Độ pH

Theo hướng dẫn của GODO:

• pH 6 – 8: Có thể dùng gang.
• pH 3 – 5: Nên dùng nhựa PP.
• pH 0 – 2: Nên dùng PVDF hoặc vật liệu lót Flo.
• pH 12 – 14: Nên dùng PVDF hoặc vật liệu lót Flo.

Lưu Lượng Yêu Cầu

BFQ-80QTFF có lưu lượng tối đa lên tới 1041 lít/phút nên phù hợp với:

• Nhà máy quy mô lớn.
• Hệ thống xử lý nước thải.
• Dây chuyền sản xuất liên tục.

Điều Kiện Lắp Đặt

Cần xác định:

• Chiều cao hút.
• Chiều cao đẩy.
• Khoảng cách đường ống.
• Áp suất khí nén hiện có.

Việc cung cấp đầy đủ các thông tin trên sẽ giúp lựa chọn đúng model và tối ưu chi phí đầu tư.

Hướng Dẫn Lắp Đặt Và Sử Dụng Máy Bơm Màng Khí Nén

Chuẩn Bị Hệ Thống Khí Nén

• Máy nén khí đủ công suất.
• Bộ lọc khí.
• Van điều áp.
• Đường ống khí phù hợp.

Quy Trình Lắp Đặt

1. Đặt bơm trên bề mặt bằng phẳng.
2. Kết nối đường hút.
3. Kết nối đường xả.
4. Kết nối nguồn khí nén.
5. Kiểm tra rò rỉ.

Lưu Ý Khi Vận Hành

• Không vượt áp suất cho phép.
• Kiểm tra định kỳ đường khí.
• Vệ sinh hệ thống thường xuyên.

Bảo Trì Định Kỳ

• Kiểm tra màng bơm.
• Kiểm tra bi van.
• Vệ sinh buồng bơm.
• Thay thế linh kiện khi cần.

Giá Bơm Màng Khí Nén GODO BFQ-80QTFF Mới Nhất

Giá máy bơm màng khí nén GODO BFQ-80QTFF phụ thuộc vào nhiều yếu tố như vật liệu cấu tạo, thời điểm nhập khẩu, tỷ giá ngoại tệ, số lượng đặt hàng và các yêu cầu kỹ thuật đi kèm. Do đó, mức giá thực tế có thể thay đổi theo từng thời điểm và từng dự án cụ thể.

Các Yếu Tố Ảnh Hưởng Đến Giá Bơm Màng Khí Nén

Một số yếu tố ảnh hưởng đến giá bơm màng khí nén GODO BFQ-80QTFF gồm:

• Vật liệu thân bơm và màng bơm.
• Chi phí nhập khẩu và vận chuyển.
• Biến động tỷ giá ngoại tệ.
• Chính sách bán hàng của nhà phân phối.
• Số lượng đặt hàng và yêu cầu kỹ thuật riêng.

Vì Sao Nên Yêu Cầu Báo Giá Trực Tiếp?

Đối với các thiết bị công nghiệp, việc nhận báo giá máy bơm màng khí nén trực tiếp từ đơn vị cung cấp sẽ giúp khách hàng:

• Nhận mức giá chính xác và cập nhật mới nhất.
• Được tư vấn model phù hợp với lưu chất và lưu lượng yêu cầu.
• Hưởng các chương trình ưu đãi, chiết khấu theo dự án.
• Được hỗ trợ kỹ thuật và lựa chọn phụ tùng thay thế phù hợp.

Cam Kết Khi Mua Bơm Màng GODO BFQ-80QTFF

• Hàng chính hãng máy bơm khí nén GODO, đầy đủ các giấy tờ nguồn gốc CO, CQ.
• Bảo hành theo tiêu chuẩn nhà sản xuất lâu dài.
• Tư vấn 24/7 miễn phí, an tâm khi đặt hàng.
• Hỗ trợ giao hàng toàn quốc nhanh chóng, đúng hẹn.
• Tư vấn kỹ thuật miễn phí trước và sau bán hàng.
• Cung cấp đầy đủ linh kiện thay thế chính hãng.

Máy bơm màng khí nén GODO BFQ-80QTFF là giải pháp bơm công nghiệp hiệu quả cho các ứng dụng bơm hóa chất, sơn, bùn, nước thải và nhiều loại lưu chất có tính ăn mòn hoặc độ nhớt cao.

Với thiết kế thân gang chắc chắn, màng PTFE (Teflon) kháng hóa chất vượt trội cùng khả năng tự hút, chạy khô không hư hỏng và vận hành an toàn trong môi trường dễ cháy nổ, sản phẩm đáp ứng tốt yêu cầu của nhiều ngành công nghiệp hiện nay.

Không chỉ mang lại hiệu suất vận hành ổn định, bơm màng GODO BFQ-80QTFF còn giúp doanh nghiệp tối ưu chi phí bảo trì, nâng cao tuổi thọ thiết bị và đảm bảo quá trình sản xuất diễn ra liên tục. Đây là lựa chọn đáng tin cậy cho các hệ thống cần một máy bơm màng khí nén công suất lớn, bền bỉ và hiệu quả.
