Mô tả

Trong các ngành hóa chất, xử lý nước thải, sơn và sản xuất công nghiệp, việc lựa chọn thiết bị bơm phù hợp ảnh hưởng trực tiếp đến hiệu quả vận hành. Bơm màng hóa chất GODO QBY3-80LTFF là dòng máy bơm màng khí nén sử dụng thân hợp kim nhôm kết hợp màng PTFE, phù hợp bơm hóa chất, dung môi, nước thải, bùn loãng và chất lỏng có độ nhớt cao. Máy có khả năng tự hút, chạy khô an toàn và vận hành hiệu quả trong môi trường dễ cháy nổ.

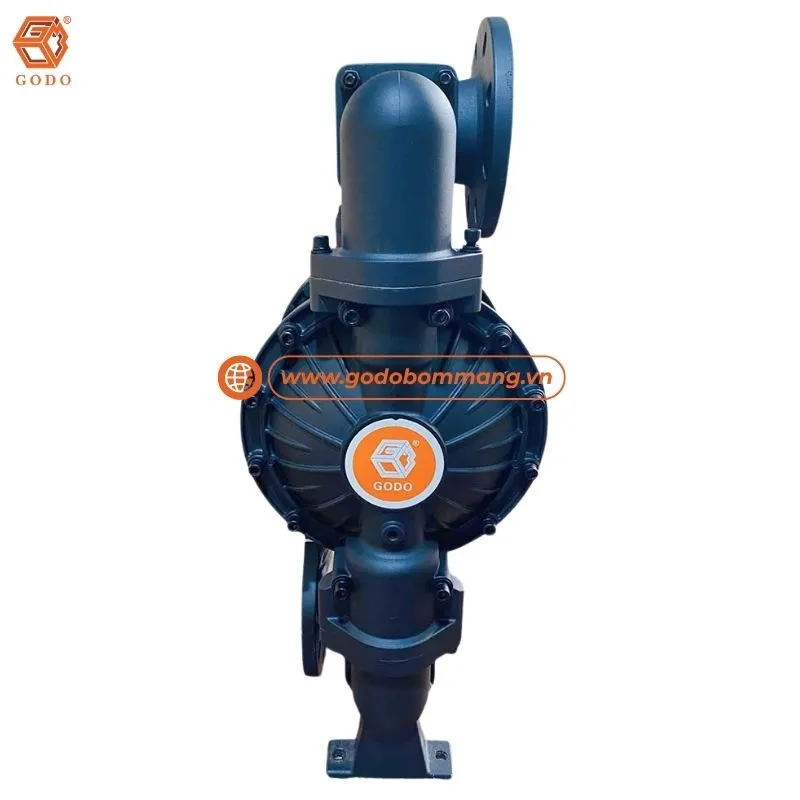

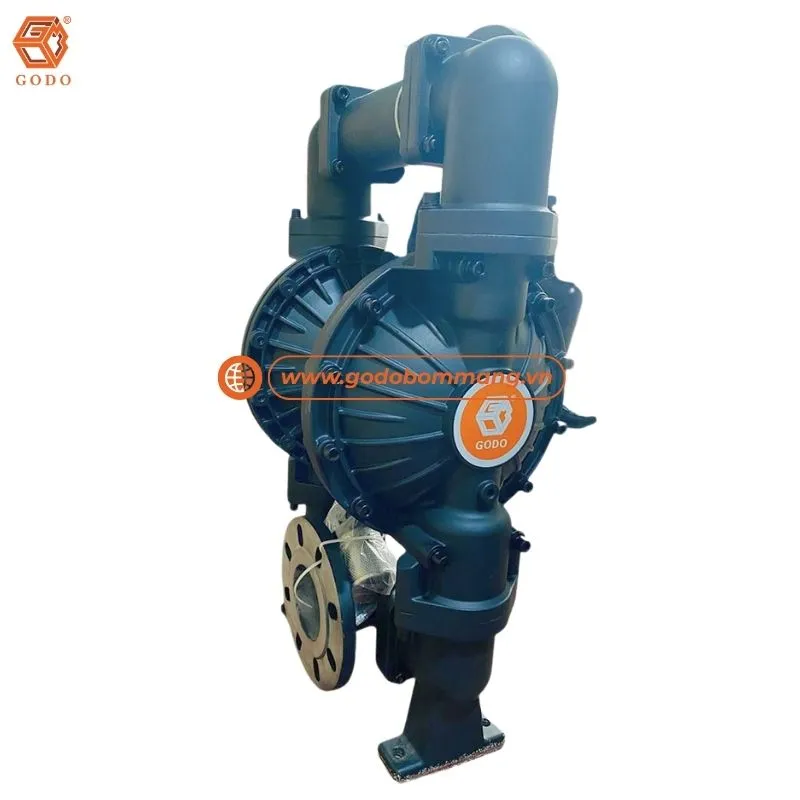

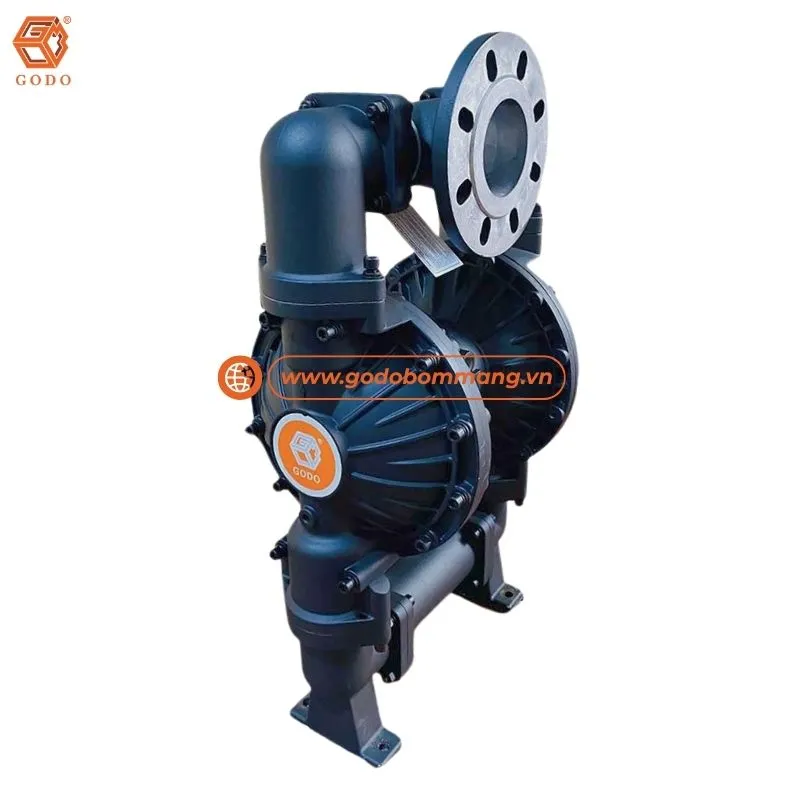

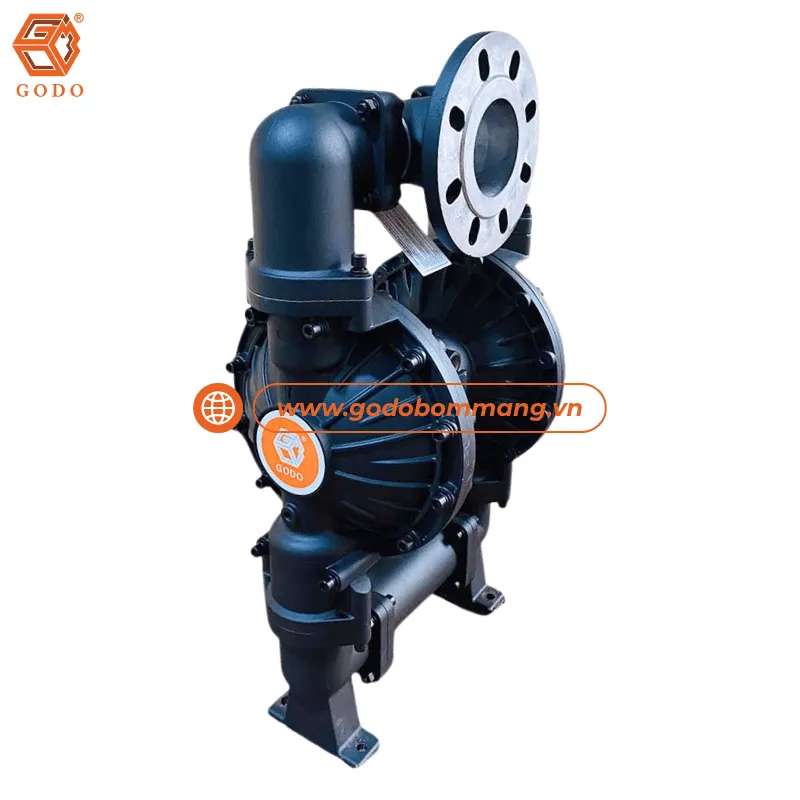

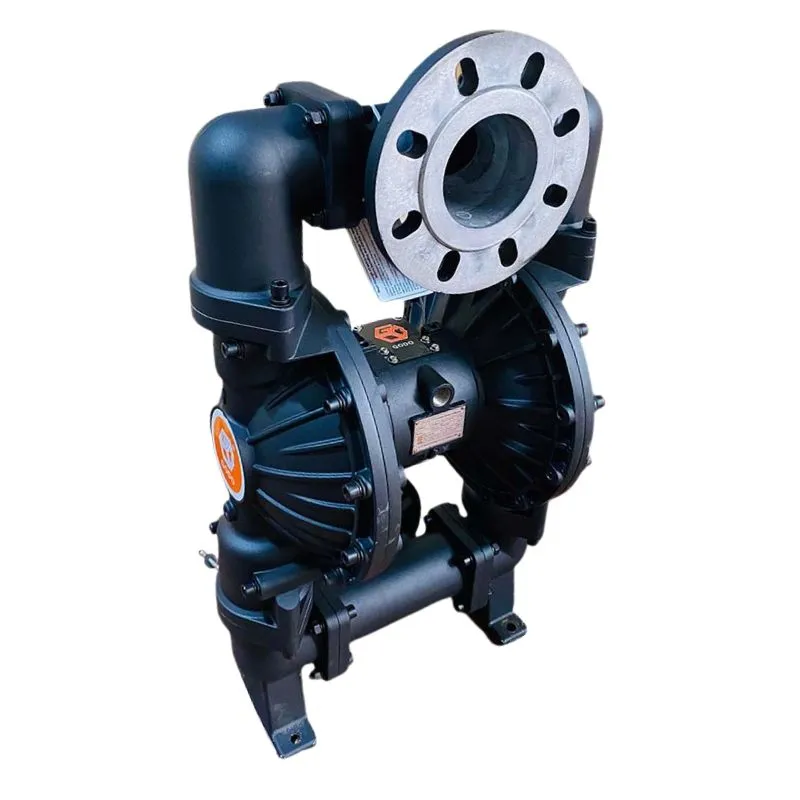

Giới Thiệu Tổng Quan Về Bơm Màng Hóa Chất GODO QBY3-80LTFF

GODO QBY3-80LTFF là dòng bơm khí nén công nghiệp thuộc series QBY3 thế hệ mới của thương hiệu GODO (Bianfeng). Model được thiết kế hướng đến các ứng dụng cần lưu lượng lớn và khả năng làm việc ổn định trong môi trường có hóa chất hoặc lưu chất đặc biệt.

Điểm khác biệt của QBY3-80LTFF nằm ở cấu hình vật liệu tối ưu:

• Thân bơm hợp kim nhôm.
• Màng PTFE tiếp xúc lưu chất.
• Màng phụ Santo chịu lực.
• Hệ thống van khí trung tâm cải tiến.
• Kết cấu buồng bơm tối ưu lưu lượng.

So với các dòng bơm truyền thống, thiết bị cho phép vận chuyển lưu chất mà không cần sử dụng phớt cơ khí nên giảm nguy cơ rò rỉ hóa chất.

Ngoài ra, khả năng tự hút và hoạt động không tải trong thời gian ngắn giúp doanh nghiệp giảm đáng kể rủi ro vận hành.

Thông Số Kỹ Thuật Bơm Màng Hóa Chất GODO QBY3-80LTFF

THÔNG SỐ KỸ THUẬT	CHI TIẾT
Model	GODO QBY3-80LTFF
Thương hiệu / Nhà sản xuất	GODO – Bianfeng (Trung Quốc)
Loại bơm	Máy bơm màng khí nén
Cỡ cổng hút/xả	3 inch
Vật liệu thân bơm	Hợp kim nhôm
Vật liệu màng bơm	PTFE (Teflon) + Santoprene
Lưu lượng tối đa	568 lít/phút (~34 m³/h)
Áp lực tối đa	8,4 bar
Nguồn vận hành	Khí nén
Khả năng tự hút	Có
Chạy khô	Có
Bơm chất có hạt	Có

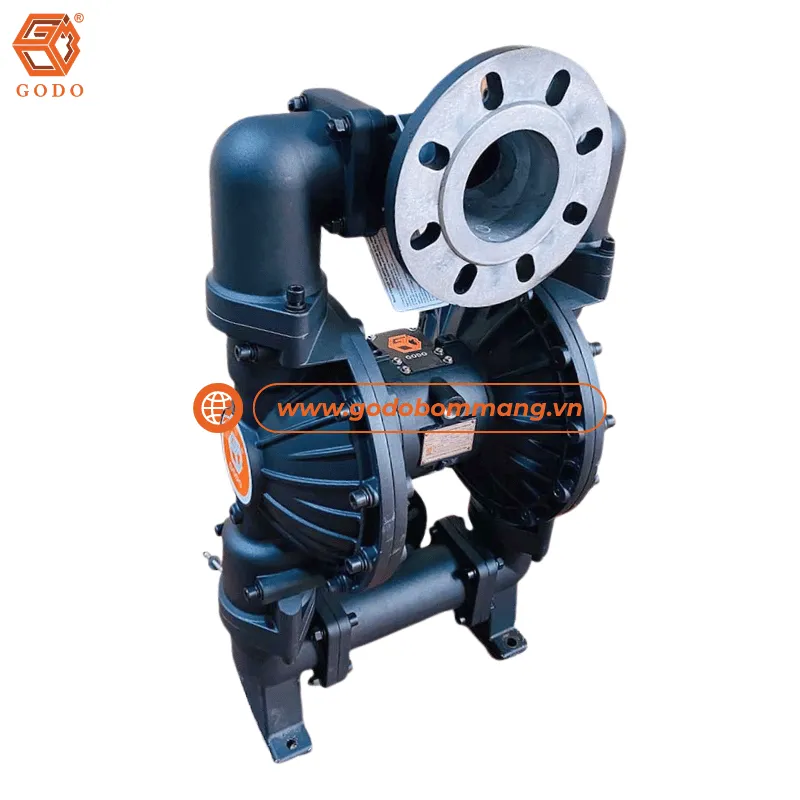

Cấu Tạo Của Bơm Màng Hóa Chất GODO QBY3-80LTFF

Thiết kế của GODO QBY3-80LTFF được tối ưu cho khả năng vận hành lâu dài trong môi trường công nghiệp.

1. Thân Bơm

Thân bơm đóng vai trò chứa và dẫn lưu chất trong toàn bộ chu trình vận hành.

Buồng bơm

Gồm hai buồng bố trí đối xứng hai bên.

Vật liệu chế tạo là hợp kim nhôm.

Ưu điểm:

• Khối lượng nhẹ.
• Tản nhiệt tốt.
• Chịu áp lực cao.
• Phù hợp dung môi và lưu chất công nghiệp.

Hệ thống ống góp

Bao gồm:

• Ống hút phía dưới.
• Ống xả phía trên.

Thiết kế cổng 3 inch giúp:

• Giảm tổn thất áp.
• Tăng tốc độ vận chuyển.
• Đáp ứng lưu lượng lớn.

2. Hệ Thống Màng Bơm

Đây là bộ phận quan trọng nhất quyết định hiệu suất của máy.

Màng chính PTFE (Teflon)

Màng PTFE (Teflon) tiếp xúc trực tiếp với lưu chất.

Đặc điểm:

• Chống ăn mòn tốt.
• Chịu dung môi.
• Chịu axit và bazơ thông thường.
• Giảm bám dính.

Màng phụ Santoprene

Được đặt phía sau lớp PTFE.

Chức năng:

• Chịu áp lực khí nén.
• Tăng độ đàn hồi.
• Giảm tải cho màng chính.
• Kéo dài tuổi thọ vận hành.

Cấu trúc màng kép là một trong những điểm nổi bật của dòng QBY3.

3. Bộ Van Bi Và Đế Bi

Máy sử dụng hệ thống van một chiều, giúp kiểm soát dòng chảy của chất lỏng.

Bi van

Vật liệu PTFE. Có tác dụng điều hướng lưu chất và ngăn dòng chảy ngược.

Đế bi

Được gia công chính xác nhằm tăng độ kín, hạn chế thất thoát áp suất.

4. Bộ Điều Khiển Khí Trung Tâm

Là trung tâm vận hành của toàn bộ hệ thống. Bao gồm:

Van chia khí

Có nhiệm vụ điều phối khí nén và chuyển đổi chu kỳ hút – đẩy.

Trục liên kết

Kết nối hai màng bơm, giúp hai buồng hoạt động đồng bộ, dòng lưu chất ổn định.

Bộ giảm thanh

Được bố trí tại cổng xả khí, giúp giảm tiếng ồn, cải thiện môi trường vận hành và tăng độ bền hệ thống khí.

Với cấu tạo tối ưu cùng vật liệu phù hợp cho nhiều loại lưu chất công nghiệp, bơm màng hóa chất GODO QBY3-80LTFF là lựa chọn phù hợp cho các hệ thống yêu cầu lưu lượng lớn, độ ổn định cao và chi phí bảo trì thấp.

Nguyên Lý Hoạt Động Của Bơm Màng Hóa Chất GODO QBY3-80LTFF

Cơ Chế Hoạt Động

Bơm màng hóa chất GODO QBY3-80LTFF vận hành theo nguyên lý sử dụng áp lực khí nén để tạo chuyển động tịnh tiến qua lại của hai màng bơm.

Khi khí nén đi vào cụm van phân phối trung tâm, hệ thống sẽ điều hướng luân phiên áp suất sang hai buồng khí. Quá trình này tạo thành chu trình hút – đẩy liên tục.

Giai Đoạn Hút

Khí nén đẩy màng dịch chuyển ra phía ngoài.

Lúc này:

• Áp suất trong buồng giảm.
• Tạo lực hút tự nhiên.
• Van bi đầu vào mở.
• Lưu chất được hút vào buồng bơm.

Nhờ nguyên lý này, thiết bị có thể tự hút mà không cần mồi trước khi vận hành.

Giai Đoạn Đẩy

Khi van khí đổi chiều:

• Màng chuyển động ngược lại.
• Lưu chất bị nén.
• Van hút đóng lại.
• Van xả mở ra.

Dòng chất lỏng được đẩy liên tục đến vị trí cần vận chuyển.

Hai màng hoạt động đối xứng giúp lưu lượng ổn định và giảm hiện tượng rung lắc.

Ưu Điểm Của Nguyên Lý Khí Nén

So với các dòng bơm thông thường, nguyên lý vận hành khí nén mang lại nhiều lợi thế:

• Không sử dụng động cơ điện trực tiếp.
• Giảm nguy cơ phát sinh tia lửa.
• Làm việc tốt trong môi trường dễ cháy nổ.
• Cho phép chạy khô trong thời gian ngắn.
• Có thể vận chuyển lưu chất chứa hạt.
• Giảm nguy cơ rò rỉ hóa chất.

Đây cũng là lý do nhiều doanh nghiệp lựa chọn máy bơm màng khí nén cho các dây chuyền xử lý hóa chất và sản xuất công nghiệp.

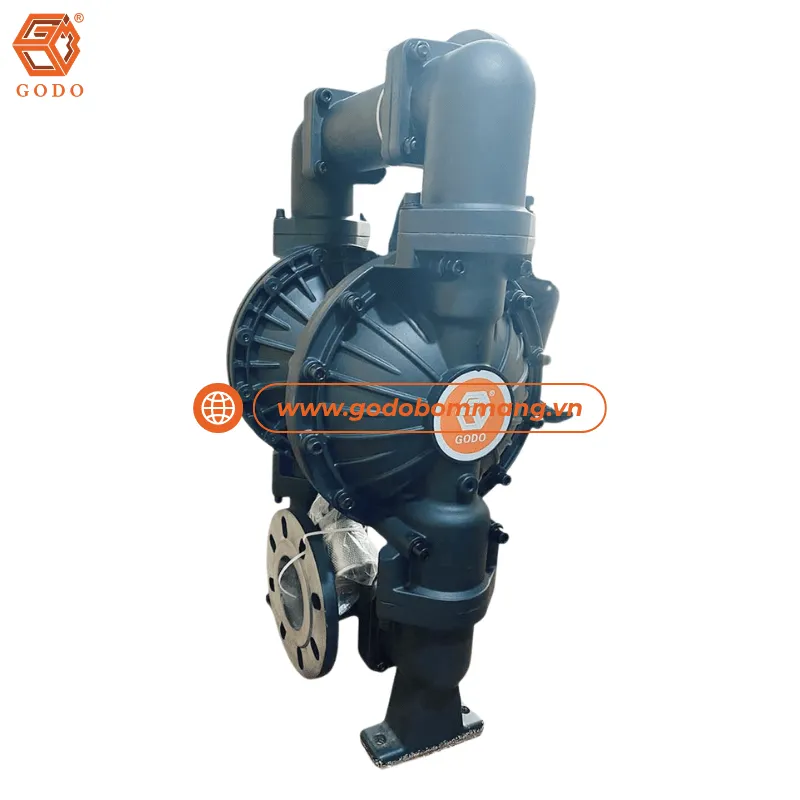

Ưu Điểm Nổi Bật Của Bơm Màng Hóa Chất GODO QBY3-80LTFF

Lưu Lượng Lớn Phù Hợp Hệ Thống Công Nghiệp

Với thiết kế cổng hút xả DN80 (3 inch), QBY3-80LTFF đáp ứng nhu cầu vận chuyển lưu chất với lưu lượng lớn.

Phù hợp cho:

• Hệ thống bơm trung tâm.
• Nhà máy sản xuất liên tục.
• Dây chuyền hóa chất quy mô lớn.
• Hệ thống xử lý nước công nghiệp.

Thiết kế buồng bơm tối ưu giúp giảm thất thoát áp suất và tăng hiệu suất làm việc.

Bơm Được Nhiều Loại Hóa Chất Công Nghiệp

Nhờ thân bơm làm bằng hợp kim nhôm kết hợp màng PTFE cho phép thiết bị xử lý hiệu quả:

• Dung môi công nghiệp.
• Mực in.
• Sơn công nghiệp.
• Hóa chất xử lý nước.
• Dầu diesel.
• Keo công nghiệp.
• Chất lỏng có độ nhớt cao.

Đây là ưu điểm nổi bật của dòng bơm màng hóa chất hiện đại.

Tự Hút Tốt, Không Cần Mồi

Khác với nhiều dòng bơm ly tâm truyền thống, QBY3-80LTFF có thể tự hút.

Lợi ích:

• Giảm thời gian chuẩn bị.
• Hạn chế lỗi vận hành.
• Tăng tính linh hoạt khi lắp đặt.

Chạy Khô An Toàn

Một trong những ưu điểm được đánh giá cao của bơm khí nén là khả năng làm việc trong điều kiện thiếu lưu chất.

Điều này giúp giảm nguy cơ cháy bơm, bảo vệ hệ thống và giảm chi phí sửa chữa.

Bơm Được Chất Có Độ Nhớt Và Chứa Hạt

Máy bơm màng QBY3-80LTFF xử lý tốt:

• Bùn loãng.
• Hồ gốm.
• Men sứ.
• Keo.
• Sơn.
• Nước thải chứa cặn.

Đây là lợi thế lớn so với nhiều dòng bơm thông thường.

Vận Hành An Toàn Trong Môi Trường Dễ Cháy Nổ

Do sử dụng khí nén thay cho động cơ điện nên thiết bị phù hợp cho:

• Khu vực chứa dung môi.
• Nhà máy sơn.
• Nhà máy hóa chất.
• Kho nhiên liệu.

Giảm đáng kể nguy cơ phát sinh sự cố điện.

Chi Phí Bảo Trì Tối Ưu

Thiết kế module giúp dễ tháo lắp, thay thế nhanh và giảm thời gian dừng máy.

Các bộ phận như màng bơm, bi van, đế bi và van khí đều có thể bảo trì riêng biệt.

Ứng Dụng Của Bơm Màng Hóa Chất GODO QBY3-80LTFF

Ngành Hóa Chất

Bơm màng hóa chất GODO QBY3-80LTFF được thiết kế phù hợp cho nhiều loại lưu chất có tính ăn mòn và yêu cầu độ an toàn cao trong quá trình vận chuyển.

Ứng dụng phổ biến gồm:

• Bơm axit và bazơ nồng độ phù hợp với vật liệu bơm.
• Bơm hóa chất xử lý nước.
• Bơm dung môi công nghiệp.
• Bơm chất tẩy rửa công nghiệp.
• Bơm nguyên liệu hóa chất trong dây chuyền sản xuất.
• Bơm hóa chất trung chuyển giữa các bồn chứa.

Nhờ sử dụng màng PTFE tiếp xúc lưu chất, thiết bị giúp hạn chế ăn mòn, giảm nguy cơ rò rỉ và duy trì độ ổn định trong quá trình vận hành liên tục.

Ngành Sơn Và Mực In

Trong lĩnh vực sản xuất sơn và mực in, GODO QBY3-80LTFF đáp ứng tốt yêu cầu vận chuyển lưu chất có độ nhớt và chứa thành phần dung môi.

Thiết bị phù hợp cho:

• Bơm sơn nước.
• Bơm sơn dầu.
• Bơm mực in công nghiệp.
• Bơm dung môi pha trộn.
• Bơm nguyên liệu phối màu.
• Cấp liệu cho hệ thống sản xuất và đóng gói.

Cơ chế vận hành bằng khí nén giúp giảm tạo bọt, hạn chế ảnh hưởng đến chất lượng thành phẩm và tăng độ ổn định của dây chuyền.

Ngành Xử Lý Nước Thải & Bùn

QBY3-80LTFF được ứng dụng rộng rãi trong các hệ thống xử lý nước thải công nghiệp nhờ khả năng vận chuyển lưu chất chứa cặn và hoạt động ổn định.

Các ứng dụng tiêu biểu gồm:

• Bơm nước thải công nghiệp.
• Bơm bùn thải.
• Bơm bùn đặc và bùn loãng.
• Bơm hóa chất xử lý nước.
• Cấp liệu cho hệ thống ép bùn.
• Thu gom và tuần hoàn lưu chất trong hệ thống xử lý.

Khả năng tự hút và xử lý lưu chất có hạt giúp thiết bị vận hành hiệu quả trong điều kiện làm việc liên tục.

Ngành Công Nghiệp Dầu Khí

Nhờ sử dụng khí nén thay cho động cơ điện, GODO QBY3-80LTFF phù hợp với các khu vực yêu cầu tiêu chuẩn an toàn cao và có nguy cơ cháy nổ.

Ứng dụng thực tế gồm:

• Bơm dầu nhớt công nghiệp.
• Bơm dầu diesel.
• Bơm nhiên liệu.
• Bơm dung môi dầu khí.
• Thu gom chất lỏng công nghiệp.
• Hỗ trợ xử lý sự cố tràn dầu.

Thiết bị giúp giảm rủi ro phát sinh tia lửa điện, đồng thời đảm bảo quá trình vận chuyển lưu chất diễn ra an toàn và ổn định trong môi trường công nghiệp đặc thù.

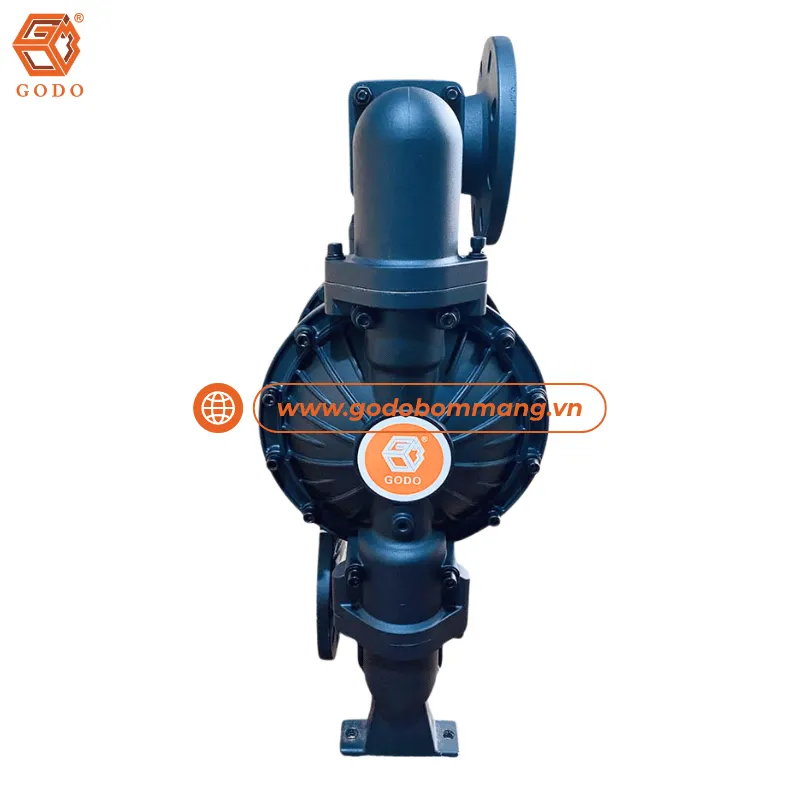

Vì Sao Nên Chọn Bơm Màng Hóa Chất GODO QBY3-80LTFF?

Khi đầu tư thiết bị cho hệ thống sản xuất, doanh nghiệp không chỉ quan tâm đến giá thành mà còn cần cân nhắc độ ổn định vận hành, tuổi thọ thiết bị và khả năng đáp ứng lưu chất thực tế. GODO QBY3-80LTFF được nhiều nhà máy lựa chọn nhờ khả năng vận hành linh hoạt và tối ưu chi phí dài hạn.

So Với Bơm Điện Truyền Thống

Các dòng bơm điện thông thường thường gặp hạn chế khi làm việc với lưu chất ăn mòn hoặc môi trường có nguy cơ cháy nổ.

Một số nhược điểm phổ biến:

• Dễ hư hỏng khi chạy khô.
• Phụ thuộc nguồn điện liên tục.
• Khó vận chuyển lưu chất chứa hạt.
• Chi phí sửa chữa phớt cơ khí tương đối cao.

Trong khi đó, GODO QBY3-80LTFF mang lại nhiều lợi thế:

• Vận hành bằng khí nén an toàn.
• Tự hút mà không cần mồi.
• Chạy khô trong điều kiện phù hợp.
• Giảm nguy cơ rò rỉ lưu chất.
• Bảo trì đơn giản.

So Với Các Dòng Bơm Màng Thông Thường

QBY3 là thế hệ cải tiến với hệ thống phân phối khí ổn định và kết cấu tối ưu lưu lượng.

Ưu điểm:

• Lưu lượng lớn.
• Vận hành ổn định.
• Giảm tiêu hao khí.
• Thay thế linh kiện thuận tiện.
• Giảm thời gian dừng máy.

Đặc biệt, cấu hình thân hợp kim nhôm kết hợp màng PTFE giúp mở rộng phạm vi ứng dụng cho nhiều loại hóa chất và dung môi công nghiệp.

Lợi Ích Thực Tế Cho Doanh Nghiệp

Việc lựa chọn đúng model bơm giúp doanh nghiệp:

• Giảm chi phí bảo trì định kỳ.
• Hạn chế gián đoạn sản xuất.
• Tăng tuổi thọ thiết bị.
• Tối ưu chi phí đầu tư dài hạn.
• Nâng cao hiệu suất vận hành toàn hệ thống.

Hướng Dẫn Lắp Đặt Và Sử Dụng Bơm Màng Hóa Chất GODO QBY3-80LTFF

Chuẩn Bị Hệ Thống Khí Nén

Trước khi vận hành cần chuẩn bị:

• Máy nén khí phù hợp.
• Bộ lọc khí.
• Van điều áp.
• Đường ống khí đúng kích thước.

Quy Trình Lắp Đặt

Bước 1: Cố định bơm trên bề mặt chắc chắn.

Bước 2: Kết nối đường hút.

Bước 3: Kết nối đường xả.

Bước 4: Kết nối nguồn khí nén.

Bước 5: Kiểm tra độ kín toàn hệ thống.

Bước 6: Chạy thử trước khi đưa vào vận hành.

Lưu Ý Khi Vận Hành

Để kéo dài tuổi thọ thiết bị:

• Không vượt áp suất cho phép.
• Không để tạp chất lớn đi vào hệ thống.
• Kiểm tra khí nén định kỳ.
• Theo dõi rung động bất thường.

Thường Xuyên Bảo Trì Định Kỳ

Nên thực hiện:

• Kiểm tra màng bơm, bi van.
• Vệ sinh buồng bơm.
• Kiểm tra van chia khí.
• Thay linh kiện khi cần.

Bảo trì đúng chu kỳ giúp duy trì hiệu suất ổn định lâu dài.

Giá Bơm Màng Hóa Chất GODO QBY3-80LTFF Mới Nhất

Giá thiết bị có thể thay đổi tùy theo:

• Thời điểm nhập khẩu.
• Tỷ giá.
• Số lượng đặt hàng.
• Cấu hình vật liệu.
• Chính sách bán hàng.

Do đó, để nhận mức giá chính xác nhất, khách hàng nên yêu cầu báo giá trực tiếp từ đơn vị cung cấp.

Vì Sao Nên Nhận Báo Giá Trực Tiếp?

Việc nhận báo giá máy bơm màng khí nén trực tiếp khách hàng sẽ được:

• Cập nhật giá mới nhất.
• Tư vấn đúng lưu chất sử dụng.
• Hỗ trợ chọn model phù hợp.
• Đề xuất linh kiện thay thế.
